IET Labs提供GenRad兆欧表的选择,以适应大多数高电阻测量需求。
虽然这两种仪器在外观和精度上都很相似,但它们的操作范围有所不同,以匹配实验室和生产区域的不同需求。
IET Labs 的1863和1864兆欧表采用与原始GenRad兆欧表相同的设计和结构造。
特征:
使用方便
坚固的便携式手提箱
充电电流高达5 mA
高精度:0.01%(100 ppm)
200个测试电压:10 Vdc至1090 Vdc
50kΩ至200TΩ(2 x 1014)
模拟输出
3%的基本精度
操作简单
用途:
电线和电缆的绝缘电阻测量
电容器的绝缘电阻
各种元件和器件的宽泛绝缘电阻测量
指示用于飞机燃油泵检查的各种服务公告

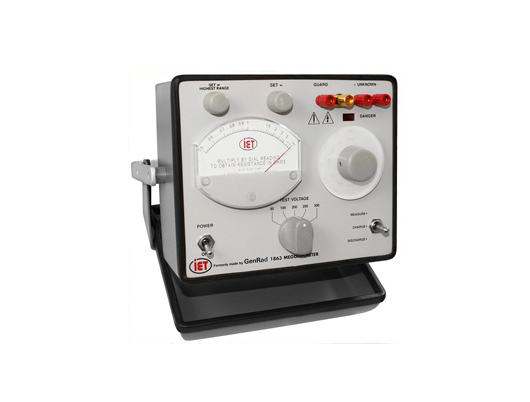

1863兆欧表是生产和检验测试的选择。 1863测量电阻时可以任意选择5个任意测试电压:50,100,200,250和500 Vdc。这些测量可通过简单的前面板操作来实现并且使这个仪器成为一个更经济的兆欧表。它也很适合需要绝缘电阻测量值从50kΩ到20TΩ的应用范围。
仪器易于使用,直接读取仪表指示和点亮显示每个范围和电压的乘数开关。终端上可能的最大电流限制为5 mA。电压存在时,靠近终端的危险警告灯会发出警告。 稳定的电源和反馈电压表电路最大限度地减少漂移和时间调整的时间浪费。保护和接地端口允许测量接地或未接地的两个或三个终端设备。 仪器放置在翻转式便携箱里,该便携箱在使用时可作为仪表的支架,并在运输和存储期间保护兆欧表。
电阻精度:
1863:(最低读数为0.5):
范围1-5:±2(仪表读数+ 1)%(例如,如果仪表读数为1,精度为±2(1.0 + 1)%=±4%)
范围6:±(2(仪表读数+ 1)%+ 2%)
范围7:±(2(仪表读数+ 1)%+ 4%)
仪表显示:
模拟仪表
小心高压指示器
电压准确度(跨越未知):±2%
短路电流:大约5 mA
输入终端:
前面板安装:
(+)未知(红色)
( - )未知(红色)
保卫(红色)
地面(金)
功率:100 - 125或200 - 250 V,开关可选择50 - 400Hz 13W
保险丝:
对于90至240 V操作:T 250mA,250 Vac,5 x 20 mm保险丝
外形尺寸
16.8×25.4×17.1 cm(6.63×10×6.75 in.)
重量
4.4 kg(9.5 lbs) - 净重7.0 kg(14 lbs) - 运输
环境:操作:0°C至+ 40°C,精确度<70%RH
储存:-20°C至+ 60°C,<80%RH
电压设定 | 最小电阻(左端全量程) | 最大电阻(右端) | |
(量程的10% ) | (量程的2.5%) | ||
(5 rdg.) | (20 rdg.) | ||
50 Vdc,100 Vdc | 50kΩ | 500 GΩ | 2TΩ |
100,250 和 500 Vdc | 500 kΩ | 5 TΩ | 20 TΩ |
*建议限制
订购信息
1863-9700 1863兆欧表
包括:使用说明书
校准证书可溯源至SI
可用配件:
630018引线集
630018 / S屏蔽引线组
1863-11电阻率测试固定件
