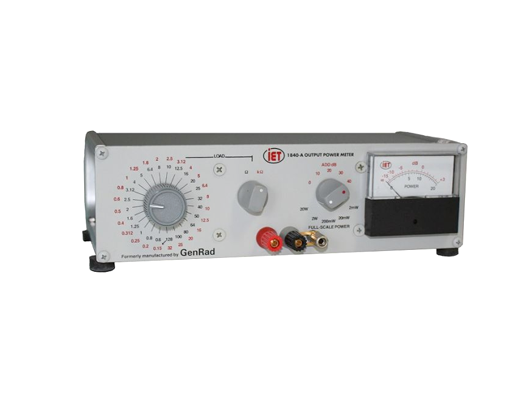

通用无线电1840A为任何所需的负载进行音频功率测量。其重要用途包括测量:
振荡器,放大器,前置放大器,变压器,换能器和低频线路的功率输出。
输出阻抗,通过调整负载来产生最大功率指示。
放大器,变压器和其他音频设备的频率响应特性。
该仪器基本上是一个带有固定次级负载的多抽头音频变压器。它的两个前面板开关连接八个相同的初级绕组和六个不同组合的秒级抽头,共提供48种不同的初级阻抗。
通过使用简单的T型网络衰减器(设计日期随仪器提供),最大额定功率可以延长任何阻抗。
功率:0.1mW至20W,40Hz至20kHz,低于40Hz,取决于选择的阻抗,最大值降低高达50%(25Hz时)。辅助dB刻度读数从-15到+43 dB re 1mW
阻抗:两个范围内的0.6Ω至32kΩ;产生大约隔开间隔的48个单独阻抗
精度
功率:1kHz时,±0.3dB
50Hz至6kHz时,±0.5dB
30Hz至10kHz时,±1dB
在20Hz时,最大-1.5dB,-1dB平均值;
在10kHz时,-5dB最大值,±1.5dB平均值。
阻抗:在1kHz时,±6%最大值,-0.5%平均值;
70Hz至2.5kHz时,10kΩ以上±7%;
70Hz至5kHz时,低于10kΩ±7%;
在20Hz时,最大值为-15%,平均值为-8%
在20kHz时,±50%最大值,±12%平均值。
波形误差:仪表计将显示真正的RMS,输入信号中存在多达20%的二次和三次谐波。
一般数据
安装方式:可转换台式机柜。可用于机架安装的适配器。
尺寸:305 x 105 x205 mm
重量:净重4.9kg; 运输,8kg
