IET Labs 提供了GenRad兆欧计的选择,以适应大多数高电阻测量需求。
虽然这两种仪器在外观和精度上都很相似,但它们的操作范围有所不同,以匹配实验室和生产区域的不同需求。
IET Labs 1863和1864兆欧表采用与原始GenRad兆欧表相同的设计和结构制造。
特征:
• 使用方便
•坚固的便携式手提箱
•充电电流高达5 mA
•高精度:0.01%(100 ppm)
•200个测试电压:10 Vdc至1090 Vdc
•50kΩ至200TΩ(2 x 1014)
•模拟输出
•3%的基本准确性
•简单的操作(opera?)
用途:
•电线和电缆的绝缘电阻测量
•电容器的绝缘电阻
•各种元件和器件的宽泛绝缘电阻测量
•指示用于飞机燃油泵检查的各种服务公告

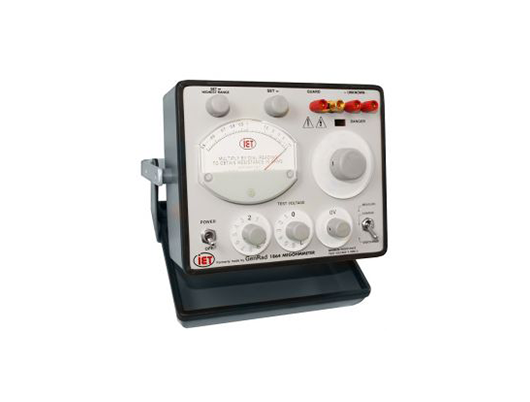

1864兆欧表是更苛刻应用的选择。在这两个兆欧表中表现更灵活。测试电压可以设置为10Vdc至109Vdc的任何值,以1V步进,从100Vdc至1090Vdc以10Vdc步进。 1864型可以设置为各种电容器的通用测试电压。 1864可以测量50kΩ到200TΩ(2 x 1014Ω)的电阻。
仪器易于使用,直接读取仪表指示和点亮显示每个范围和电压的乘数的开关。终端上可能的最大电流限制为5 mA。电压存在时,靠近终端的危险警告灯会发出警告。
稳定的电源和反馈电压表电路最大限度地减少漂移和时间调整浪费时间。保护和接地终端允许测量接地或未接地的两个或三个终端设备。
仪器放置在翻转式便携箱中,该便携箱亦在在使用时可作为仪表的支架,并在运输和存储期间保护兆欧表。
电阻精度:
1864:(最低读数为0.5):
范围1-5:±2(仪表读数+ 1)%(例如,如果仪表读数为0.5,则精度为±2(0.5 + 1)%=±3%
范围6:±(2(仪表读数+ 1)%+ 2%)
范围7:±(2(仪表读数+ 1)%+ 3%)
范围8:±(2(仪表读数+ 1)%+ 5%)
仪表显示:
模拟仪表
小心高压指示器
电压准确度(跨越未知):±2%
短路电流:大约5 mA
输入终端:
前面板安装:
(+)未知(红色)
( - )未知(红色)
保卫(红色)
地面(金)
功率:100 - 125或200 - 250 V,开关可选择50 - 400Hz 13W
保险丝:
对于90至240 V操作:T 250mA,250 Vac,5 x 20 mm保险丝
外形尺寸
16.8×25.4×17.1 cm(6.63×10×6.75 in.)
重量
4.4 kg(9.5 lbs) - 净重7.0 kg(14 lbs) - 运输
环境:操作:0°C至+ 40°C,精确度<70%RH
储存:-20°C至+ 60°C,<80%RH
电压设定 | 最小电阻(左端全量程) | 最小电阻(右端全量程) | 有用的范围 | |
10 Vdc 至 50 Vdc | 50 kΩ 5 | 500 GΩ | 2 TΩ 7* | 7* |
50 Vdc 至100 Vdc | 200 kΩ | 5 TΩ | 20 TΩ | 8 |
100 Vdc 至 500 Vdc | 500 kΩ | 5 TΩ | 20 TΩ | 7* |
500 Vdc至 1090 Vdc | 5 MΩ | 50 TΩ | 200 TΩ | 8 |
*建议限制
订购信息
1864-9700 1864兆欧表
包括:使用说明书
校准证书可溯源至SI
可用配件:
630018引线集
630018 / S屏蔽引线组
1863-11电阻率测试固定件
