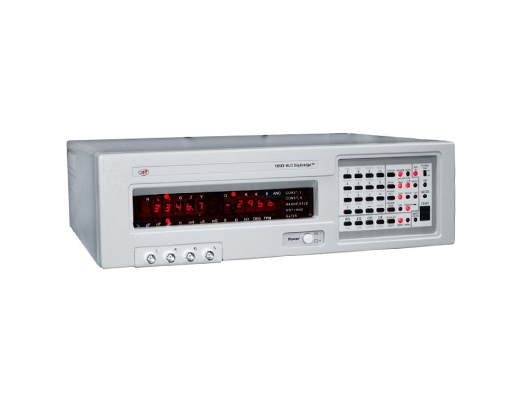

精密数字电桥

  • 产品型号:GenRad 1693
  • 制造原厂:IET LABS, Inc.

描述:

 GenRad 1693 RLC 数字电桥旨在优化所有测试环境下的生产力,提供了最佳功能组合。该电桥通过选择大范围的测试频率,响应速度和电压,可高度精确地测量11组阻抗参数并测试其多功能性。其易于阅读的双显示屏可显示主要和次要测量参数。 1693 RLC 数字电桥由微处理器控制,可实现多种自动化功能,包括:

  • 测试

  • 参数选择

  • 测试频率和电压选择

  • 限制比较

  • 分箱

  • 调零

该仪表计的自动功能可以通过增加一个可选的IEEE-488接口进行进一步扩展,允许远程操作,编程和数据采集。

其高精度,宽范围的阻抗参数和测试条件以及自动化功能的结合使1693 数字电桥成为生产测试,元件设计和评估,过程监测以及介电测量的理想选择。



特点:

  • 国际标准的交流电阻,低频电感和电容测量

  • 在国家实验室用作测试标准

  • R,L,C,G,Z和Y的精度为0.02%

  • 耗散和Q的精度为0.0001

  • 11组阻抗参数

  • 12 Hz到200 kHz用于测试多功能性的可编程测试频率

  • 5 mV到1.275 V的可编程测试电压.

  • 双屏显示,可显示RLC的5位读数和显示D和Q的4位读数

  • 极其可靠:超过30年的研发生产历史

  • 可选的IEEE-488接口


  • 测量参数:R / Q,L / Q,C / D(串联或并联),R / X(串联),G / B(并联),Z /角度或Y /角度

  • 参数选择:带手动选择的自动参数(RLC)

  • 精度:基本RLCGZY:±0.02%

                 基本QD:±0.0002(在PPM模式下为±0.0001)

                 基本RXB:±0.02%

                 Θ:±0.01°

  • 测试频率:

   范围:从12 Hz到200 kHz的范围中超过500个可选测试频率

   精度:0.01%

  • 分档:通过箱:RLCGZY 13个通过箱

              故障箱:2个故障箱,RLCGZY Θ

  • 排序功能:按Bin编号,Delta RLC,Delta%,数值进行排序

  • 施加电压:5 mV至1.275 V(可按5 mV步进进行编程)

  • 偏压:内部:2.0 Vdc

         外部:最大60 Vdc

  • 范围选择:带手动保持的自动调整量程

  • 测量模式:连续或触发,最多可测量256个平均测量值

  • 测量速度:每秒最多19次测量

  • 显示格式:双屏显示 一个屏显示具有5个全数字LED可用于RLCGZY和另外一个屏显示全数字LED可用于DQRXB Θ

        在适当的地方自动定位小数点和减法信号

        单独的LED指示器可用于参数和测量单位

  • 接口:可选IEEE-488.2和更新的SCPI命令

  • 一般特征:

   带电电容器保护(1焦耳)

   键盘锁(有保护测试条件)

   恒压模式(25Ω源)

   程序延迟(1到99,999 ms)

   ppm的DQ

   Bin计数总和

   程序化集合时间

   中间值

  • 功率:90-250 Vac   50-60 Hz  最大60 W

  • 环境条件:操作条件:0°至+ 50°C,<85%RH

   储存条件:-45°C至+ 75°C
