简介:

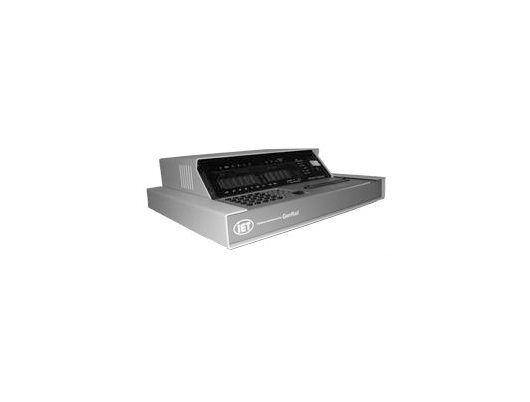

GenRad 1692 数字电桥是一个RLC无源组件测试器,它为您提供了替代昂贵测试人员且最具成本效益的方法。它适用于生产测试、进料检验、零部件设计和评估等领域,同时以最低的成本提供优良的测试性能和能力。
GenRad 1692数字电桥是一种先进的微处理器控制测试器,为RLC测量带来了新的灵活性、简单性和准确性。它的测试自动化程度最高,有一系列可编程的测试频率和测试电压,以及自动限制比较,自动参数选择,以及远程编程,自动装订和自动归零。
显示器方便了测试数据的可视化获取,并避免了猜测数值造成不必要的错误。GenRad 1692 数字电桥提供了功能的强大组合,旨在最大限度地提高生产测试应用程序的生产力。
特点:
RLC测量的精度为0.05%,D和Q测量的精度为0.0003%。
五个可选择的测试频率:100赫兹,120赫兹,1千赫,10千赫和100千赫,在组件测试中具有更大的通用性。
两种常用交流测试电压的选择。
三个键盘可选择的测试速度;每秒2,4或8次测量是自动处理设备的补充,以最大限度地提高吞吐量。
两种测量模式的选择;触发和连续的平均可用确保测量的灵活性。
广泛的测量参数选择允许您与熟悉的单元一起工作。
一个用于RLC测量的完整的、五位数的LED显示器和一个用于d和q测试的四位数读出,同时显示每个测量的两个测试结果,并自动显示。
保护Kelvin测量技术保护测量完整性。
自动限位比较和装订,确保零件快速、防错分拣。
测量参数:R/Q、L/Q、C/R、C/D(串联或并联)
测试频率:100 Hz,120 Hz,1 kHz,10 kHz和100 kHz。
精度 ±0.01%.
外加电压:0.3V至1.0rmsV最大
测量速度:慢、中、快2, 4次或8次测量。
测量模式:连续的,触发的(单次,或1到10次平均测量)。
显示格式:双显示器,5个全数字LED用于RLC,4个全数字LED用于DQR
箱数,Delta RLC,Delta%,值
在适当的情况下自动定位小数点和减号。
用于参数、单位和测量条件的单独LED指示器。
GO/NoGo指示灯
偏压:内部2.0VDC外部至60 VDC
自动功能:自动测距,手动控制。
手动选择自动参数(RLC)。
装箱: • RLC的八个通过箱
• 两个故障箱,RLC和DQR
接口: IEEE-488/Handler接口选项
精度: 基本RLC±0.05%。
基本DQ±0.0003
零点:开路和短路补偿。
一般特点:•充电电容器保护(1焦耳)
• 恒压模式
• 键盘锁定
•存储测试条件
尺寸:(W x H x D):14.8 x 4.4 x 113.5英寸(375 x 112 x 343毫米)
体重:10磅(4.5kg)净重,15.1磅(6.83kg)毛重。
提供的配件: • 电力电缆 • 轴向引线适配器 • 测试夹具(内置) • 安装手册,工艺规范,操作工序说明书
环境:操作:0°C至50°C
储存:摄氏-40度至摄氏75度
湿度: < 85%
电源: •90-250 V交流
• 50 - 60 Hz
• 60W最大
