数字电桥

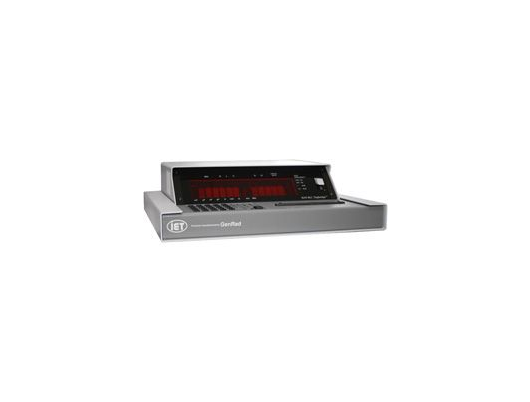

  • 产品型号:GenRad 1659
  • 制造原厂:IET LABS, Inc.

简介:

GenRad 1659数字电桥 RLC测试仪是一种易于编程、基于微处理器的高性能无源元件测试仪. 它自动识别被测试部件的类型,并在适当的范围内测量。最终提供简单、精确、明确的RLC组件测试。

1659 RLC电桥是一种测量电感(L),电容(C)和电阻(R)主要参数以及测试损耗因数(D)和质量因数(Q)次级参数的仪器。 QuadTech设计这一紧凑的单元提供最大的灵活性和心智操作方便。

简单的数字电桥面板设计的运作需要较少的. 数字显示和用户友好的控制允许测试参数和限制容易设置。

可编程测试极限和自动绑定使1659具有显著的性能。

编程测试限制很简单,就像按几个按钮一样容易理解。 一旦设置好了,操作员就会在自动绑定模式下工作,该模式旨在用一致的吞吐量来代替猜测。 GenRad1659测试的理想设备,因为它满足广泛的测试要求。

特点:

  • 操作容易

  • RLC测量精度为0.1%

  •  四种测试频率:100 Hz120 Hz1 kHz10 kHz

  • 三种测试速度的选择:每秒248次测量,以补充自动处理设备并最大限度地提高吞吐量。

  • 选择两种测量模式:连续测量或触发测量(单次测量或平均测量10)确保测量的灵活性。用于RLC测量的全五位LED显示器和用于DQ测试的四位数读出,同时自动显示每个测量的两个测试结果。

  • 一种内置的测试夹具,用于快速安装和测试轴向和径向引线部件时的易用性.

  • 保护Kelvin测量技术保护测量完整性。

  • 自动自检和诊断检查保持可靠,无错误操作.

  • 自动限位比较和装订,确保零件快速、防错分拣.

  • 可选的IEEE-488总线和处理器接口启用远程编程和允许一个组件处理程序优化吞吐量增加。


测量参数:R/Q、L/Q、C/R、C/D(串联或并联)

测试频率:100 Hz,120 Hz,1 kHz和10 kHz。

                               精度±0.01%.

外加电压:0.3V rmsv最大值

测量速度:慢、中、快2, 4次或8次测量。

测量模式:连续的,触发的(单次或1到10次平均测量)。

显示格式:双显示器,5个全数字LED用于RLC,4个全数字LED用于DQ

               箱号,值

              在适当的情况下自动定位小数点和减号。

               用于参数、单位和测量条件的单独LED指示器。

GO/NoGo指示灯

偏压:内部2.0VDC外部至60 VDC

自动功能:手动自动测距

   手动选择自动参数(RLC)

装箱:   RLC两个失效箱,RLC和DQ的八个通过箱

接口:IEEE-488/Handler接口选项

精度:基本RLC±0.1%。

         基本DQ±0.0005

零点:开路和短路补偿。

一般特点:•充电电容器保护(1焦耳)

     • 键盘锁定

     • 存储测试条件

尺寸:(W X H X D):14.8 x 4.4 x 13.5英寸(375 x 112 x 343毫米)

体重:10磅(4.5公斤)净重。15磅(6.8公斤)毛重。

提供配件:•电力电缆

  • 轴向引线适配器

  • 测试夹具(内置)

  • 安装手册,工艺规范,操作工序说明书

环境:操作:0°C至50°C

  储存:摄氏-40度至摄氏75度

湿度: <85%

电源:• 90-250V交流电源

    • 50或60赫兹

   • 60W最大
