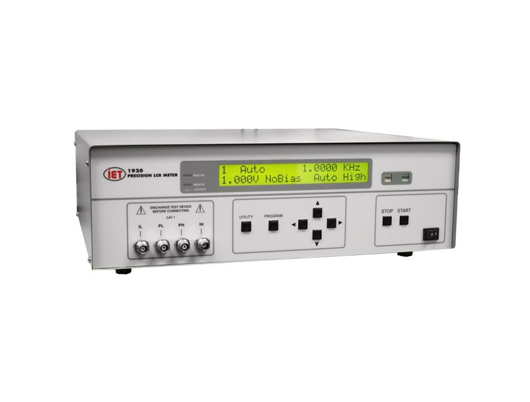

1900系列由高性能LCR仪表组成，目的是在对各种电子元件和材料进行快速，自动化的阻抗测量。这些仪表的基本精度规格为0.1％，可在20 Hz至1 MHz的宽频率范围内实现精确的测试结果。除了15个阻抗参数之外，1900仪表还能够测量DC电阻以及监测被测设备的电压或电流。这些装置采用独特的顺序测试模式，可以在单个启动命令上快速执行多达6个独特的不同测试要求。此外，这些仪表还包括IEEE-488，RS-232和处理器接口等所有标准。
1910电感分析仪可将偏置电流从1mA增加到1A。偏置电流的增加使1910成为测量实际工作条件下功率电感器电感的理想选择。
l 20个测量参数
l 频率范围：20 Hz至1 MHz
l 基本测量精度：0.1％
l 测量速度高达40 /秒
l 显示电压和电流测量结果
l 具有5位测量分辨率的宽测量范围
l 四端Kelvin连接器可保持测量完整性
l 可编程直流偏置电压，0-2V
l 恒定电压（电压均衡）
l 自动测试排序：一次最多可进行6次单独测试
l 用户友好操作的菜单驱动界面
l 自动调整量程或手动保持
l 平均测量值：最高1000条
l 接口：IEEE-488.2，RS-232和处理器
l 开路/短路归零和电缆补偿
l 14个通过/失败箱
l 负载修正
测量参数
参数 | 测量范围 | 基本精度 | ||
低 | 中 | 高 | ||
Ls, Lp | 0.001 nH至 99.999 kH | ±0.5% | ±-0.25% | ±0.1% |
Cs, Cp | 1 pF至 9.9999 F | ±0.5% | ±-0.25% | ±0.1% |
|Z|, Rs, Rp, Xs, ESR | 0.0001 mΩ 至 99.999 MΩ | ±0.5% | ±0.25% | ±0.1% |
Y, Gp, Bp | 10 nS 至 9999.9 S | ±0.5% | ±-0.25% | ±0.1% |
D | 0.00001 至 99.999 | ±0.005 | ±0.0025 | ±0.001 |
Q | 0.00001 至 99.999 | ±0.005 | ±0.0025 | ±0.001 |
Θ | -180.00 至 179.99° | ±1.8° | ±0.9° | ±0.18° |
DCR | 0.1 mΩ 至 100 kΩ | ±0.5% | ±0.25% | ±0.2% |
DUT AV 电压 | 20 mV 至 1.0 V | ±(2% + 5 mV) @1kHz | ||
DUT AC 电流 | 1 μA 至 150 mA | ±(2% + 5 μA) @1kHz | ||
DUT DC 电压 | 20 mV to 1.0 V | ±(2% + 5 mV) | ||
DUT DC 电流 | 1 μA to 150 mA | ±(2% + 5 μA) | ||
测试频率：
范围：20 Hz至1 MHz
从20 Hz到1 kHz的分辨率：1 Hz
> 1 kHz的分辨率：4位数字
准确度：±（0.02％+ 0.02 Hz）
测距：
自动，范围保持或用户可选
测试频率：
范围：20 Hz至1 MHz
从20 Hz到1 kHz的分辨率：1 Hz
> 1 kHz的分辨率：4位数字
准确度：±（0.02％+ 0.02 Hz）
测距：
自动，范围保持或用户可选
触发：
内部（自动）
外部（通过RS-232，IEEE-488.2或处理器）
指导手册
源阻抗：
5Ω，25Ω，50Ω或100Ω
AC测试信号：
20 mV至1.0 V（开路），步长为5 mV
DC测试信号：
20 mV至1.0 V（开路），步长为5 mV，
5Ω源阻抗
DC偏置电流：（仅限1910）
内部：1 mA步进0到1 Amp
DC偏置电压：（仅限1920）
内部：0至2.0 V，步长1 mV
功率：
最大100至240 Vac 50 - 60 Hz100 W
结果呈现格式：
工程或科学格式
主要参数偏离标称值
与主要参数的名义%偏差
通过/失败
无最大吞吐量的显示模式
排序：
按主要和/或次要顺序，最多可显示6个连续测试结果
显示：
带背光的液晶显示器
通过/失败和状态指示器
标准接口：
IEEE-488，RS-232，处理器I / O
测量延迟：
在1 ms 步近内可编程从0到1000 ms
测量速度：
速度 | 精确度设定 |
40 次测量/秒 | 低，无显示 |
25 次测量/秒 | 低 |
10 次测量/秒 | 中 |
1次测量/秒 | 高 |
平均值：
可编程值1至1000，
中值：
在过去三次测量中得出平均值
安装存储：
30次单一测试
10个顺序（每个顺序同时进行6个测试）
自我测试：
开机通电时或从菜单中选择验证关键仪器操作
其他特性：
恒定电压模式
电缆补偿（1米，2米，无电缆）
开/缩短调零
失真检查
测试终端：
前面板上有四个BNC连接端口
提供可选的测试夹具
机械数值：
尺寸：43.2 宽 x 13.3高 x 40.6深 cm（17“x 5.25”x 16“）
重量：8kg（17.6lbs）
环境条件：
工作温度：0至50°C，<75％RH
存储温度：-40至71°C
海拔高度：<2000米
