GenRad 1422是一种超稳定和精确的可变初级空气电容器,用于连续可调的电容标准。1422的最重要的应用之一是在交流电桥测量中,作为内置标准或作为替代测量的外部标准。
1422可在各种范围、终端配置和规模安排中提供,以允许选择精确的特性。
双端1422-D是一个双程115 pF和1150pf,两端子电容,直接读取总电容在任意一个距离终端到地面。为了方便进行替代测量,1422-MD和1422-ME也是双端双端电容,在电容上读取刻度读数。2端GenRad 1422-D, 1422-N, 1422-ME, 1422-MD电容在具有约束力的岗位上被终止。

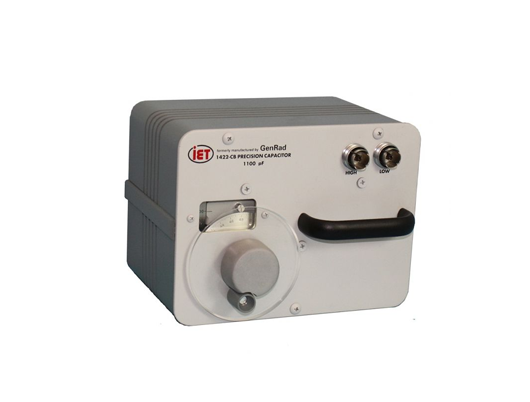

三端的GenRad 1422-CB, -CL,和-CD是三个终端电容器,通过GR-874的屏蔽同轴终端,用于三端测量。校准后的直接电容与接地电容无关,损耗也很低。1422-CL具有特别低的、恒定的终端电容,使其适合于测量电路,在这种电路中,高电容不能被容忍。1422-CD是一种双射程1.1 pF和11 pF,三端电容,直接读数在总电容在任意一个范围终端到低。
电容器组件的结构安装在铸件框架内,以保持刚性。这一框架和其他关键部件是用铝合金材料制成的,以使黄铜的强度与铝的轻盈。大多数模型的板材也是铝,所以所有的零件都有相同的线性膨胀的温度系数。蜗杆传动是用来获得高精度的设置。为了避免偏心,将轴和蜗杆精确地加工成一件。蜗杆和蜗轮也相互重叠以提高平滑度。蜗杆轴的盘端运行在自调滚珠轴承上,而另一端则由可调弹簧安装支撑,通过使用一对密封、自润滑、预加载的滚珠轴承,使蜗杆轴具有正的纵向锚定。类似的预装球轴承为主轴或转子轴提供了正、不变的轴向位置。与转子的电气连接是用银合金刷轴承在镀银滚筒上,以保证低噪音的电接触。
所有模型的定子绝缘是一个交联热固性改性聚苯乙烯,具有低介电损耗和很高的绝缘电阻。转子绝缘,使用(GenRad 1422-CB和-CL),是L-4级steatite,硅胶处理。
标当电容器在其正常位置与面板水平时,实际误差几乎总是较小。当读数通过电容板上的校正图表上给出的12个校准值和校准点之间的线性插值来校正读数时,准确度会提高。在电容表盘上约100个点的精确校准可以获得更好的精度,这允许对蜗杆传动的微小残余偏心进行校正,并且要求在短时间间隔内插补。这种精确校准可以为所有型号的额外费用。提供了一种塑料封装的校正证书,对一个比表格精度更大的数字进行校正。
1422可变空气电容器基本规格
(详见数据表)
稳定性:随时间的变化,电容随时间的变化而变化<1刻度,每年0.02%。长期的精度可以从稳定性和初始精度来估计。
校准:通过比较1khz来获得测量值(提供),工作标准的绝对值为(0.01% + 0.0001 pF)。每一项比较的精确度都超过0.01%。
范围
1422-D | 1422-CB | 1422-CL | 1422-CD | ||||
电流容量 | Min | 100 | 35 | 50 | 10 | 0.5 | 0.05 |
范围, pF | Max | 1150 | 115 | 1100 | 110 | 11 | 1.1 |
规模, pF/部门: | 0.2 | 0.02 | 0.2 | 0.02 | 0.002 | 0.0002 |
