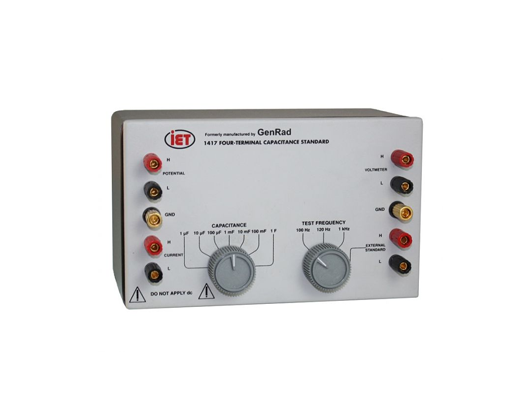

GenRad 1417四端标准电容由1µF标准电容器和两个精确的感应电压分规用于规模1µF电容器的值1 F在十年的步骤。这种安排提供了高精度和稳定的高值真电容器。
除了在GenRad 1417上的7个直读电容值外，还可以通过使用外部电容器获得无限数量的中间或更高的电容值。外部电容器只是连接到1417的外部标准终端,直接或与1μF内部标准,以及由此产生的电容是按比例缩小的价值1417的感应电压分规。
直接阅读1417±0.25% +比率的准确性的测试频率100,120,或1000 Hz。由于1417比例是精确和可重复的, 因此可以通过测量内部1μF 普通话标准的实际值来获得更好的精度。
GenRad 1417也作为损耗因子(D)的标准，1417的耗散系数被故意设为0.01，测试频率为100,120和1000hz。在这些频率基本D精度±0.001。
当更高的D值可以被容忍时，1417也可以用作两端电容标准。在双端配置中,D为电容值小于1 1000μF频率低于150Hz。这一特性使得1417可以用来校准高容量的LCR电表或RLC桥的电容范围。
另外一个重要的特点是，所有1417的参数都是可测量的(没有拆卸)，所以实际上，它的最终精度取决于外部测量设备的准确性。
1417电容标准基本规格
(详见数据表)
电容值 | 比率准确度 | D准确度 | ||
(内部标准) | 100 & 120 Hz | 1 kHz | 100 & 120 Hz | 1 kHz |
1µF | ------- | ------- | ±0.001 | ±0.001 |
10µF | 0.02% | 0.04% | ±0.001 | ±0.001 |
100µF | 0.02% | 0.04% | ±0.001 | ±0.001 |
1 mF | 0.02% | 0.06% | ±0.001 | ±0.002 |
10 mF | 0.03% | 0.20% | ±0.001 | ±0.005 |
100 mF | 0.10% | ------- | ±0.003 | -------- |
1 F | 0.25% | ------- | ±0.01 | -------- |
内标:1μF 7-switch-selected十年值
外部标准:表示电容,乘以C ext /μF
电容精度:直读:0.25% +比精度:100 Hz, 120 Hz和1 kHz, 20到25 C，使用内部标准和适当的四端测量的低电压(< E, max)。
耗散系数:0.01 at 100 Hz, 120hz和1khz。对于D精度，请参见表。
