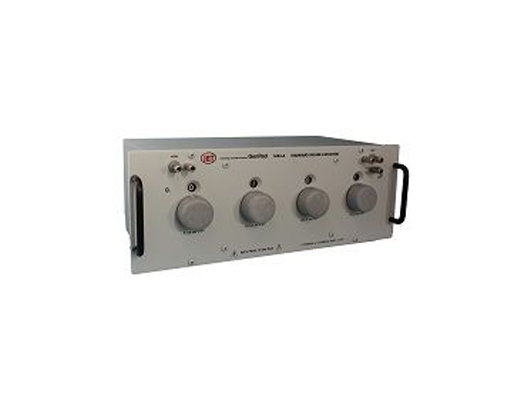

GenRad 1423十进位电容器是用于校准实验室和生产线测试的通用工具。有了它,一座桥就可以被标准化,它的精确度超过了最高质量的标准,如GR 1404参考标准电容器等独立认证的实验室标准。
使用有极限桥,如GR 1689数字桥,1423设备快速精确的生产线测量任意电容。
具有最小设置时间的值。
从100 pF到1.111F的电容值;在100 pF的调整幅度,40年精确度为0.05%。终端电容值精确地设定为标称值,如果需要,可以在以后的校准时间间隔重新调整,而不会干扰主电容器。
1423十进位电容器由40年高质量的银云母电容器组成,类似于GR1409标准电容器。电容器和相关的开关安装在一个绝缘的金属箱中,它依次安装在一个完整的金属箱内。这种双重屏蔽的结构确保了终端的电容与三端或两端连接的连接方式相同。这种外部电容可以被包括在两个终端和一个微调器校正。
1423十进位电容器基本规格
(详见数据表)
标称值:100 pF 1.111µF步骤100 pF
精度:1 kHz时(0.05% + 0.05pF),在3个终端连接校准。双端子连接(插入到777-Q3型适配器的电容器)增加了约1.3 pF
稳定性:±每年(0.01% + 0.05 pf)
耗散因素:不大于0.001,0.0005,0.0003,100 - 1000 pF的功放,1100到2000 pF,分别为1.1110和2100 pF
电容温度系数:大约20 ppm / 10°C和50°C之间的程度
最大电压:500v峰值,高达10khz
