特性
搭载光谱分析软件,可同时测量多层膜的膜厚(通常为3层),以及测量光学定数(n,k)。
可设定详细参数以适用于各类膜,用途更为广泛。
感光元件采用线性图像传感元件,实现高速测量。
通过设定高感度高分解侦测头(选配),氧化膜可测量至70μm,同时配合使用100倍接物镜(可观察至点半径0.75μm)。
可简单设定适合于观察测量特殊膜的程序。
通过选配可实现多种应用(磁场侦测头,FPD,材料研究等)
最新系统应用于Windows7程序
测量原理
下图为光学干涉法薄膜测厚仪的原理。
通过接物镜向参照测量对象射入垂直光线,其反射光线将被分散为各种波长。采集各波长的数据以建立数据库,形成测量模型。每当测量时,将测量结果的光谱与数据库的光谱进行对比,取出最近似的数据作为测量 结果输出。(曲线拟合法)
可选配件
高感度高分解侦测头(Model 3100)
USB摄像头
防震台(用于高倍率)

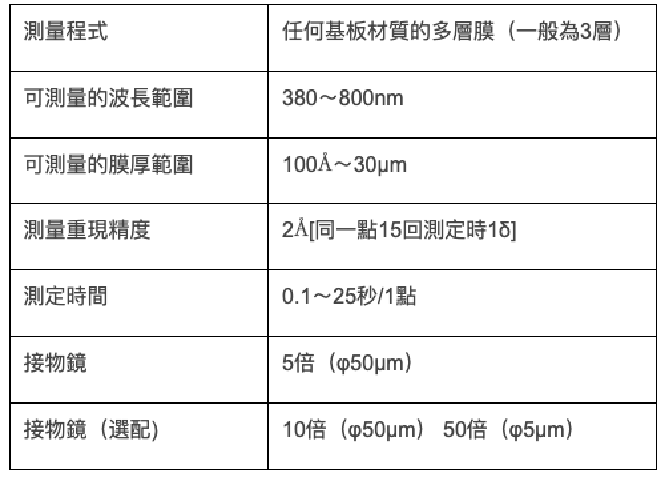

基本配置
测量程序 | 任何基板材质的多层膜(一般为3层) |
可测量的波长范围 | 380~800nm |
可测量的膜厚范围 | 100Å~30μm |
测量重现精度 | 2Å[同一点15回測定時1δ] |
測定時間 | 0.1~25秒/1点 |
接物镜 | 5倍(φ50μm) |
接物镜(选配) | 10倍(φ50μm) 50倍(φ5μm) |
