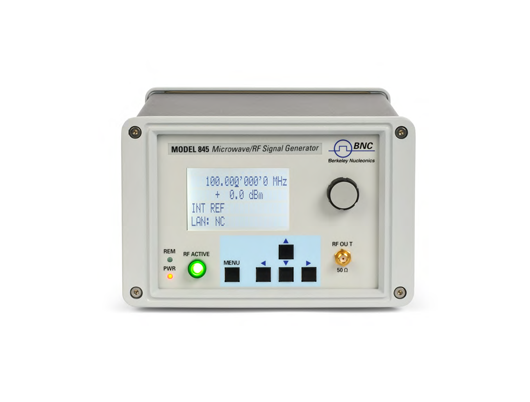

BNC的 845 微波/射频信号源是一个低噪声及切换速率快的微波信号源,覆盖频率从9kHz到26.5MHz。845提供一个精确度高范围广并且高杂撒抑制的功率输出。先进的频率合成,fractional-N分配器使得单边带相位噪声低,micro-Hz频率分辨率。
Model 845目前在12,20和26.5GHz的频率有效。另外,Model845可以客制化,达到每个用户的需求。并能与HP(公安输出功率),LO(只有CW模式,没有调制-仅适用于20GHz和26.5GHz),和R(1U 挂载配置)
频率和功率切换时间短至10us
卓越的相位噪声性能:500MHz在1KHz偏移时:-131 dBc / Hz
4GHz在1KHz偏移时:-115 dBc / Hz
20 GHz在1 kHz偏移时:-100 dBc / Hz
可调输出功率从-90dBm到+ 27dBm
强大的触发和扫描模式
USB,LAN,GPIB接口
全面的模拟调制功能或仅CW / LO功能
结构紧凑,坚固耐用,可选配内置可充电电池便携方式
相位可锁定任何外部信号从1至250 MHz
参数
Typ. Max. Note
CW 模式
频率范围 100 kHz
100 kHz
100 kHz
12.0 GHz
20.0 GHz
26.5 GHz
845-12
845-20 , 可设置到 20.5 GHz
845-26, 可设置到 30 GHz
分辨率 0.001 Hz
相位分辨率 0.1 deg
频率 / 振幅设置时间 200 ms 300 ms
30 ms
时间从收到计划命令
FS附件
单边带相位噪声(标准)
500 MHz
10 Hz offset
1kHz offset
100 kHz offset
-74 dBc/Hz
-126 dBc/Hz
-137 dBc/Hz
4 GHz
10 Hz offset
1kHz offset
100 kHz offset
-68 dBc/Hz
-108 dBc/Hz
-119 dBc/Hz
20 GHz
10 Hz offset
1kHz offset
100 kHz offset
-51 dBc/Hz
- 91 dBc/Hz
- 104 dBc/Hz
宽带噪声-150 dBc / Hz
单边带相位噪声(选项LN)
200 MHz
1 Hz offset
10 Hz offset
1kHz offset
100 kHz offset
10 MHz offset
-89 dBc/Hz
-115 dBc/Hz
-133 dBc/Hz
-152 dBc/Hz
-158 dBc/Hz
4 GHz
1 Hz offset
10 Hz offset
1kHz offset
100 kHz offset
10 MHz offset
-62 dBc/Hz
-88 dBc/Hz
-115 dBc/Hz
-126 dBc/Hz
- 145 dBc/Hz
20 GHz
10 Hz offset
1kHz offset
100 kHz offset
10 Mhz
-74 dBc/Hz
- 100 dBc/Hz
- 113 dBc/Hz
-130 dBc/Hz
振幅噪声 10 GHz -130 dBc/Hz
-140 dBm
输出功率=+10 dBm, 100 kHz 补偿
本地噪声
输出功率
标准
100 kHz to fmax -20 dBm +15 dBm
只适用于PE3部件
100 kHz to fmax -90 dBm +13 dBm
只使用户HP部件 -20 dBm
-20 dBm
-20 dBm
-20 dBm
18 dBm
+25 dBm
+23 dBm
+18 dBm
< 20 MHz
0.2 to 6 GHz
6 to 16 GHz, see plot
>16 GHz, see plot
Options HP and PE3 18 dBm < 20 MHz
0.2 to 10 GHz
10 to 16 GHz
16 to 20 GHz
20 to 24 GHz
-20 dBm
-90 dBm
-90 dBm
-90 dBm
-90 dBm
-90 dBm
+22 dBm
+20 dBm
+18 dBm
+15 dBm
+13 dBm > 24 GHz
水平分辨率 0.01 dB
水平不确定度, ALC on 0.3 dB 1.0 dB -15 to +15 dBm
-65 dBm to -15 dBm , 部件 PE3
< -65 dBm, f<10 GHz部件PE3
< -65 dBm, f>10 GHz部件PE3
> 15 dBm to Pmax, 部件HP
0 to 45 °C
0.6 dB 1.5 dB
3.0 dB
3.0 dB
1.0 dB 3.0 dB
温度响应 0.015 dB/ °C
用户水平调整可达到2000个点
输出阻抗50 Ω
VSWR 1.5 < 20 GHz
2.0 > 20 GHz
逆功率保护
DC 电压 ±15 V
RF 功率 30 dBm
光谱纯度在 + 5 dBm
输出谐波 -40 dBc -30 dBc
半谐波-75 dBc
-50 dBc
-65 dBc
-40 dBc
< 20 GHz
> 20 GHz
非调和的连续波 CW +10 dBm, > 3 kHz offset
< 312 MHz
> 312 to 625 MHz
> 625 MHz to 1.5 GHz
> 1.5 GHz to 2.5 GHz
> 2.5 GHz to 5 GHz
> 5 GHz to 10 GHz
> 10 GHz to 20 GHz
> 20 GHz
-80 dBc
-75 dBc
-75 dBc
-70 dBc
-65 dBc
-60 dBc
-55 dBc
-50 dBc
-66 dBc
-70 dBc
-65 dBc
-65 dBc
-60 dBc
-55 dBc
-50 dBc
-45 dBc
剩余调频 FM @ 10 GHz
15 Hz
0.3 kHz to 3 kHz, 加权 (ITU-T),
RMS
剩余调频 AM @ 10 GHz 0.02 % RMS 值 (0.01 kHz to 15 kHz)
