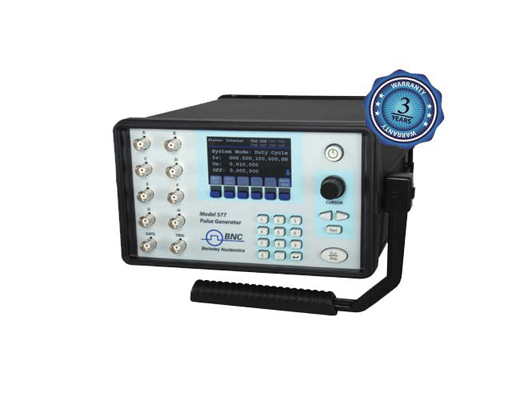

Model 577数字延迟/脉冲发生器代表了最新一代的产品性能。8个输出通道,每个通道都可以独立设置波形,触发,输出,延迟和脉宽,这使得577称为我们最万能的设备。250ps的脉冲宽度和延迟解析度和200ps内部振动控制可以保证在每次应用时使控制,触发,延迟,计时合同步具有足够的精度。增强了精度性能:光学或电型号输入和输出,脉冲选择功能,可选择的外部时钟和USB/RS232编程。
这款数字延时/脉冲发生器代表我们最好的精度, 提供精准的延迟和宽度 250 pS 分辨率, 时间长达1000秒。低抖动, 内部时钟 (50pS) 和外部触发器 (800pS), 为用户提供了控制许多设备所需的时间。如果需要延迟多个脉冲或栅极信号, 或者在彼此之间或使用共同触发器时, 这一点性能就特别有用。您甚至可以使用一个通道作为其他通道的触发器,包括锁定定时延迟。还有很多关于Model 577的功能知识, 它提供了更多的功能, 包括一个时钟分频器, 独立的通道触发, 独立的振幅/通道, 延时和宽度控制, 和 LabVIEW 8 驱动程序。
延迟
脉冲宽度范围 0 ns -1000 s
解析度 250ps
时基误差25ppm
干扰有效值200ps
脉冲抑制延迟120ns
输出抑制延迟50ns
系统外部触发输入:
通道 2/1
速率 DC to 1(200ns+最大延迟);最大5MHz
阈值电压 0.2~15V DC
最大输出电压 60V峰值
解析度 10mV
脉宽精度 1 ns + [0.0001 x (width + delay)]
脉宽解析度 50 ps
脉冲延迟范围 0 - 1000s
延迟精度 1 ns + (0.0001 x delay)
延迟解析度 250 ps
