高压电源/放大器/控制器

  • 产品型号:610E
  • 制造原厂:Trek, Inc.

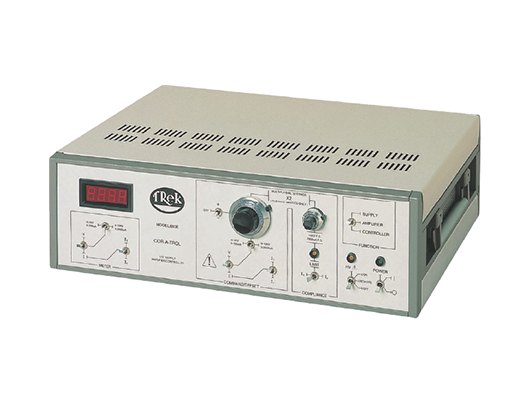

Trek Model 610E是一款高压电源/放大器/控制器,提供6种高压操作模式。作为一台高压放大器,610E将外部信号按可选的100V/V或1000V/V两档其一进行放大。作为一台高压电源,前面板上旋钮可调节高压输出大小。作为一台跨导放大器,可将任意外部电压信号放大成电流信号。作为一台高压控制器,保持了高压放大模式,但信号的输入和反馈功能可由使用者进行控制。


特点和优势

多种模式功能性强

四象限输出用于驱动容性负载

闭环电路系统实现高精度

短路保护功能用于设备保护

低输出噪音保证超高精度输出

每台设备提供NIST可溯源的校准证书

CE认证


型号610E 详细规格

性能

输出电压范围:

     作为高压源:0~±1 kV 或 0~±10 kV 可选且可调,精度1V(1kV档)和10V(10kV档)

     作为高压放大器和控制器: 0~±1 kV 或 0~±10 kV 直流和峰值交流;可调


输出电流范围:0±20mA 直流或峰值交流

      作为电流源:0~±200 μA 或 0~±2000 μA 可选且可调,精度0.2μA(200μA档)和2μA(2000μA档)

      作为跨导放大器和控制器:0~±200 μA 或 0~±2000 μA 直流和峰值交流;可调


输入电压范围:

      作为高压放大器和控制器:0~±10V 直流或峰值交流

      作为跨导放大器和控制器:0~±10V 直流或峰值交流


直流电压放大倍率:

      作为高压放大器和控制器:1kV范围:100V/V;1kV范围:1000V/V;精度:优于满量程的0.3%

      作为跨导放大器和控制器:200 μA范围:20μA/V;2000μA范围:200μA/V;精度:优于满量程的0.3%


依从性

        电压范围:0~±10kV 交直流可调

        电流范围:0~±2mA 交直流可调

直流偏置电压:低于2V

输出噪音:低于700 mV rms

转换速率(10%~90%):优于20V/μs

小信号带宽(-3dB): 直流~优于10kHz

大信号带宽(-3dB):直流~优于1.2kHz

大信号带宽(1%失真):直流~优于600Hz

稳定时间(~1%):低于1ms(从0V到10kV)


电压监控

比例:高压输出信号的1/1000

直流精度:优于满量程的0.1%

直流偏置电压:低于5mV

输出噪音:低于 20mV p-p

输出阻抗:47Ω


电流监控

比例系数:1V/200μA

直流比例精度:优于满量程的0.1%

偏置电压:低于10mV

输出噪音:低于30mV p-p

输出阻抗:1 kΩ


特点:

输入控制类型:反向、同向和差分


高电压开关:

      仪器面板:独立开关按钮

      远程控制:高TTL信号关闭高电压输出;

                低TTL信号打开高电压输出。


仪器规格:

尺寸: 140mm H x 432 mm W x 374 mm D

           (5.5'' H x 17'' W x 17.25'' D)

重量 : 10.6 kg (23.5 lb)

高压控制:机器自身开关或远程控制


输出模式:电源,放大器或控制器3档

电源模式电压控制

范围可选:0~±1 kV和0~±10kV两档

输出大小:旋钮调数值

极性选择:正、负、关闭三档


工作条件:

温度: 0 ℃ ~ 40℃(32°F ~ 104°F)

相对湿度:~85%,非冷凝


电源:

电压要求:工厂可设置,3个范围可选:

100V,120V,230V 在48~63Hz

交流插座:标准3插

功率:最大200VA


配件提供:

操作手册(光盘) PN:23291

高压输出线 PN:43406

电源线:根据地区选择


可选选件:

高压输出长线: PN:43421(5),43422(10),43423(20)

19''机架:   型号607RA和607RAJ
