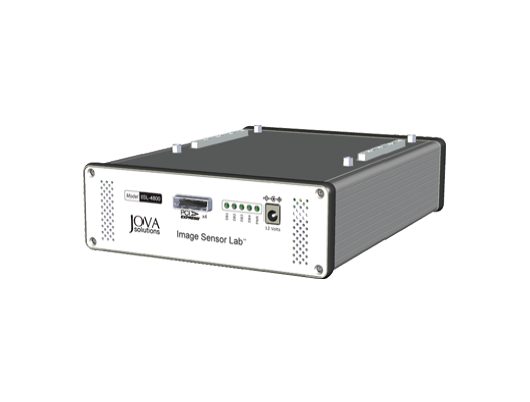

Jova Solutions ISL-4800TM为图像传感器,数码相机,及数字视频器件的通讯界面及测试提供了优异的解决方案。只需要一台硬件设备就能支持目前市场上的各种图像传感器,数码相机,及视频器件的通讯接口界面。ISL-4800TM是高集成化的硬件及软件配套测试系统,它提供了各种通讯接口,控制端口,先进的图像分析测试、评估和特性表征功能。同时,ISL-4800TM操作简便,性价比高,体积小巧。
功能及特性
高性能
支持通用型的传感器
> 最高频率达250MHz
> 1,2,4 通道MIPI(CSI2)接口,每通道960Mbps
> SMIA(CCP2)通道达650Mbps
支持数字摄影(DVP,DVI,HDMI和数码相机接口)
12及24位电压-电流测试数模转换
4通道PCI接口(10Gbps)极快成像
低噪声的电源供应
消除外部设备的支持
高级评估及描述路径
可供量产测试及设计使用
结实可靠,内置隔离继电器和电压电平缓冲器
通过内部器件仪表化,减少测试时间,
增加测试覆盖范围
快速部署和现场可再编程
集成LED灯控制
可与生产线上的晶圆的探针进行整合
自动软件控制API(DLL,LabVIEW,测试台)
成像系统的高性能测试解决方案
ISL-4800TM是一台高集成度、高性能、可灵活配置的系统。它可以满足对目前及将来的各种需求,既可以在现场升级FPGA代码,又可以支持各种硬件连接接口。
可支持的器件接口 - 16位并行接口,DVP,高速LVDS,MIPI,SMIA,DVI,HDMI及数码相机接口。可以同时连接并行和高速串行接口。
先进的成像传感器质量分析及性能测试
ISL的高级分析数据库包括很多种常用的成像质量评估及性能测试:如拍摄响应均匀性,失效及缺陷像素探测,马克白颜色精度,以及SFR/MTF成像清晰度测试。ISL软件还能提供一套SMIA标准参数测试,如:动态范围,固定图形噪声,暂态噪声,列和行噪声,暗信号,信噪比,灵敏度等。图像平均使用浮点缓冲区提供了额外的准确性。软件还支持多种成像形式,包括:Bayer,YCbCr(YUV),RGB和Raw。
I2C/SPI 传感器通讯信号
I2C时钟脉冲信号可达1MHz(包括标准的100KHz和400KHz)
SPI通讯可达10MHz
可以创建、保存和执行客户自定义的I2C脚本
内建的传感器电源供应器
四组1.25V~4V 100mA电源供应器
二组0.6~1.8V 600mA电源供应器
二组1.2~3.4V 600mA电源供应器
一组0~10V 600mA通用型电源供应器
二组3.3V开/关电源供应器
12位和24位电压/电流测试系统
可编程时钟脉冲信号
可以从0.001MHz到68MHz编程
基于FPGA的时钟脉冲信号可达800MHz
还可输入外部时钟脉冲信号
可配置的图像捕获系统
8位和16位并行图像捕获
高速串行接口-2通道/4通道MIPI/SMIA
输出格式:Bayer,YCbCr (YUV),RGB565,RGB555,RGB444,RAW
ROI,双重缓冲和视频率序列图像捕捉
视频捕获-DVP,DVI,HDMI,数码相机接口
附加数字I/O功能
24位附加高速LVDS输入,也可以配置成单终结I/O
主机接口
4通道PCI总线接口(10Gbps)
功能强大的数字处理
兼容各种格式/编码输出
256MB电路板存储器
对初始传感器数据可配置的转换/扫描功能
支持大多数厂牌的CMOS图像传感器
MIPI和SMIA标准
支持多种高速串行接口,包括1,2,4通道MIPI,SMIA和通用型的LVDS对串行接口
