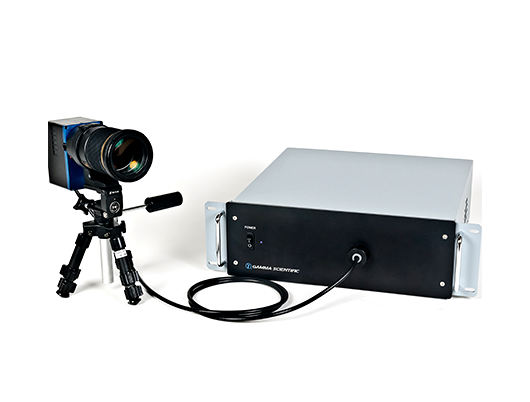

RadOMA双阶段冷却CCD阵列分光辐射计是为军用显示器和其他与夜视成像系统(NVIS)结合使用的发光仪器制造商设计的,该系统要求他们的产品符合MIL-STD-3009。
虽然MIL-SPEC和竞争系统的目标是10:1的信噪比(SNR)测量比,我们的GS-1290-NVIS分光辐射计是设计和制造的,以满足100:1或更大的SNR。
在计量系统中,性能水平的提高使制造商能够确保他们的产品完全符合MIL-SPEC,而不会有不必要的失败的好产品的缺点。
可测到1.5×10-4的cd/m(100:1 SNR)
每像素0.6 nm分辨率,双级,冷却CCD
波长范围360-930nm或360-1100nm。
光圈设置从0.1°- 5°
内部LED点精确测量位置。
USB 2.0接口和基于windows的轻触NVIS软件
基于MIL-STD的pass/fail报告生成器。
直接Excel输出的数据和报告。
用户可以用已知的标准来校准
探测器和波长规范 | ||
波长范围 | GS-1290 NVI:360 - 930nm | |
GS-1290 NVI-2:360 - 1100nm | ||
波长分辨率 | GS-1290 NVI:0.6nm | |
GS-1290 NVI-2:0.9nm | ||
半功率带宽 | 10nm | |
波长重复性 | 0.02nm | |
波长精度 | >0.3nm | |
杂散光(HeNe激光线) | < 1 x 10-4 ( < 1 x 10–5应用光谱纯度增强) | |
极化Error1 | <1% | |
电解析度 | 16位 | |
测量孔径大小 | 5°、2°、1°、0.5°、0.33°、0.1° | |
观察系统 | 集成视频与成像光圈 | |
通用规格 | ||
镜头 | 微距180 mm | |
计算机接口 | USB 2.0,轻触Windows | |
工作温度 | 0到35℃ | |
相对湿度 | <95%(非冷凝) | |
尺寸 | 高30厘米X宽15厘米X长31厘米 重量:4.6千克 |
孔径 | 灵敏度 | 色度精度 | 测量+D21:D27光斑大小 @ 279毫米工作距离 |
5.0° | 1.5x10-5-3.6x104cd/m² | x,y:±2.0x10-3 1.5x10-4-5.0x10-2 cd / m² x,y:±1.5x10-3 5.0x10-2-8.0x10² cd / m² x:±1.5x10-3 8.0x10²-3.65x104 cd / m² y:±1.0x10-3 | 10.49mm |
2.0° | 2.2x10-5-5.4x104cd/m² | x,y:±2.5x10-3 2.0x10-4-7.0x10-2 cd / m² x,y:±1.5x10-3 7.0x10-2-1.15x103 cd / m² x:±1.5x10-3 1.15x103-5.36x104 cd / m² y:±1.0x10-3 | 4.20mm |
1.0° | 9.0x10-5-2.2x105cd/m² | x,y:±2.5x10-3 9.0x10-4-3.0x10-1 cd / m² x,y:±1.5x10-3 3.0x10-1-4.7x103 cd / m² x:±1.5x10-3 4.7x103-2.2x105 cd / m² y:±1.0x10-3 | 2.10mm |
0.5° | 3.4x10-4-8.3x105cd/m² | x,y:±2.5x10-3 3.0x10-3-1.1x100 cd / m² x,y:±1.5x10-3 1.1x100-1.77x104 cd / m² x:±1.5x10-3 1.77x104-8.3x105 cd / m² y:±1.0x10-3 | 1.05mm |
0.3° | 1.6x10-4-3.9x106cd/m² | x,y:±2.0x10-3 1.6x10-3-5.1x100 cd / m² x,y:±1.5x10-3 5.1x100-8.35x104 cd / m² x:±1.5x10-3 8.35x104-3.9x106 cd / m² y:±1.0x10-3 | 0.69mm |
0.1° | 9.0x10-3-2.2x107cd/m² | x,y:±2.5x10-3 9.0x10-3-2.9x101 cd / m² x,y:±1.5x10-3 2.9x101-4.7x105 cd / m² x:±1.5x10-3 4.7x105-2.2x106 cd / m² y:±1.0x10-3 | 0.21mm |
