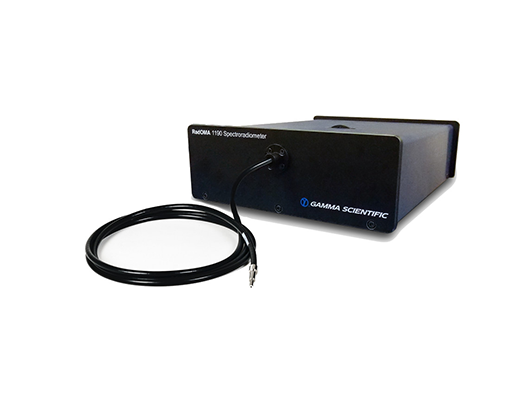

GAM-GS-1190是一种高性能、线性CCD阵列光谱仪,其读数速度为800 kHz。分光计利用一个2048的元素检测器和16位分辨率。计算机接口是USB2.0。GS-1190是一种理想的快速和简单的预算用户测量方法。灵活的自定义配置和应用程序支持可用于OEM应用程序。分光计接受了一个SMA905光纤输入,它可以连接到各种各样的光学仪器,包括积分球进行总通量测量或CIE127条件A和B的强度测量。该系统配备了GS-1190 Windows软件包,为lLED提供自动报告生成。
使用推荐的LED强度和总通量的测量配置
近实时测量
高分辨率:0.2 nm /像素
光谱范围:380-780 nm
USB 2.0接口
基于Windows的控制/分析软件
NIST可追溯的准确性
探测器和波长参数 | |
探测器 | CCD线性阵列 像素:2048 像素传感器尺寸:14μm x 200μm 灵敏度:1800 V/(l*s) @660nm |
尺寸 | 6.3” L x 4.1” W x 2.1” H (160mm L x 103mm W x 54mm H) |
重量 | 0.7 磅 (0.3 kg) |
光谱范围 | 380-780 nm |
光谱解析度 | 0.25 – 0.35nm 取决于狭缝宽度,光纤直径 |
光栅 | 600G/mm |
输入 | 光纤:SMA 905 ,1000µm core Ø fiber 数值孔径=0.2 狭缝:50 ,100 ,150,350,600µm |
动态范围 | 16 bit or 65536:1 |
计算机接口 | USB 2.0 ,16 bit ,800KHz |
功率输入 | 5VDC, 140 mA |
温度范围 | 15°C to 40°C |
软件 | RadOMA-1190软件包 |
测试规格 | |
波峰精度 | +/- 0.5 nm |
主波长精度 | +/- 0.5 nm |
光通量 | 范围取决于积分球尺寸 精度:+/- 4% |
CIE1931 x, y精度 | +/- 0.003 |
相对色温(CCT) | 范围:1000K to 100,000K 精度:+/- 5% |
半功率带宽精度 | +/- 0.5nm |
光谱纯度 | +/- 5% |
显色指数(CRI) |
