智能镊子

  • 产品型号:ST5S/ST5S-BT
  • 制造原厂:Advance Devices, Inc.

ST5S

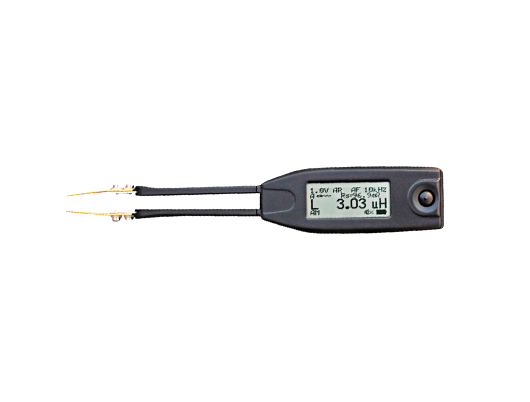

Smart Tweezers™是一款全新概念的手持式LCR测量仪。它为测试和识别表面贴装器件以及复杂电子系统的故障排除提供了完美的解决方案。

其独特的机械和电子设计结合了一对精密镀金镊子和数字LCR仪表,小巧轻便,采用电池供电。该探头可以测量高精度的电阻,电容,电感和自动元件识别。

主要特点

  • 内置高精度LCR探头

  • 方便的单手操作

  • 适用于表面贴装器件

  • 自动化组件识别

  • 自动测试范围选择

  • 手动C,R,L,Z和ESR模式

  • 可调测试信号电平

  • 瑞士制造的精确测试线

  • 二极管极性/短路测试

  • 次要D,Q和ESR参数

  • 便携式和人体工学设计

  • 内置锂离子电池



ST5S-BT

Smart Tweezers ST5S蓝牙功能(ST5S-BT)是基于我们的旗舰Smart Tweezers ST5S专业品质的LCR测量仪。

Smart Tweezers蓝牙模型将关键测量读数传输到连接的设备,使用户能够实时跟踪他们的测量结果

主要特点

  • 基于我们的旗舰产品ST5S LCR Meter功能特性

  • 蓝牙低功耗连接

  • 实时读取数流

  • National Instruments LabVIEW®认证集成

  • 支持iOS和Android 操作系统


技术规格

  • AC测试模式测试频率:1 kHz,10 kHz,120 Hz,100 Hz

  • 测试频率准确度:50 PPM(0.005%)

  • 测试信号电平:0.5 / 1.0 +/- 5%Vrms正弦波

  • 源阻抗:100Ω+/- 1%

测量范围

  • 电阻R:0.05Ω至9.9MΩ

  • 电容C:0.5 pF至4999μF

  • 电感L:0.5uH至999mH

  • 品质因子Q:0.001至1000

  • 损耗因子D:0.001至1000

物理规格

  • 尺寸:15.0 x 1.8 x 1.5cm
    (5.9×0.7×0.6in)

  • 重量:29克(0.06 lb)

  • 工作温度:0°C至50°C

  • 电池类型:可充电3.7V  LiPO 180mAH

  • 电池寿命(连续):20小时,3小时充电周期
