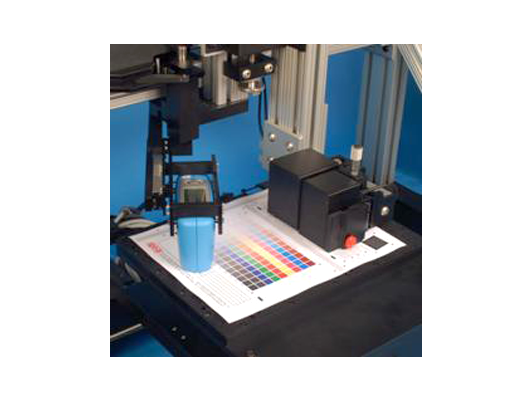

IAS-1000对任何印刷技术生产的印刷品执行自动图像质量分析。结果是客观和可靠的,并且运行测试是简单和快速的。即使是最复杂的测试序列也只需几分钟即可完成。 IAS-1000除去了人工和猜测的印刷质量评估方式,并提供您可以依赖的一致的,量化的,与操作员无关的测量。这款台式系统采用计算机控制的X-Y定位台和真空台固定测试样品,可为各种应用的研发和生产环境中的打印机,打印引擎,介质,墨水和碳粉制造商提供服务。
包括一个内置的强大的图像质量分析工具工具包,适用于任何国际标准。
测试结果保存到MSAccess®数据库。
质量报告在Excel®或其他应用软件中生成。
各种分辨率和照明的光学模块可供选择。
集成分光光度计和光泽计可供选择。
使用IASLab控制软件进行测试序列编程非常简单,只需很少的培训。
典型应用包括应用工程,竞争性基准测试,产品规格,设计和开发,设计验证,工艺开发,过程监控和控制,产品
功能和特点
l 利用IASLab®,QEA的自动化或交互式分析先进的图像质量分析软件平台
l 在广泛的图像中分析实时或保存的图像文件格式(可选的PDF输入模块)
l 使用图形用户界面进行序列编程
l 所有测量值都以校准的物理单位包括空间尺寸,反射率,光密度和颜色
l 数据结果输出到数据库或文本文件和图像到位图
l 轮廓,直方图和点大小分布工具
l 各种结果 格式,缩放和颜色通道显示
l 集成分光光度计,光泽度计,光学编码器和ADF选项
分析工具和属性
l 点(blob)和半色调质量分析(大小,形状,x-y位置,行屏幕,%点和屏幕角度)
l 线条,边缘和文字质量分析(线条宽度,模糊度,粗糙度,密度,对比度,填充度,位置和方向;线属性根据ISO-13660进行分析(如果适用)
l 固体面积属性测量(密度,反射率,L * a * b *,色调再现,渐变,粒状,斑驳和背景;在适用的情况下根据ISO-13660分析区域属性)
l 噪声功率谱(NPS)和带状(功率谱与可视传输功能过滤)
l 使用Slant的空间频率响应(SFR或MTF) 边缘方法根据ISO-12233
l 使用斜边技术进行颜色配准
l 反射剖面分析(图表和统计)
l 着色剂区域覆盖率分析
l 点对点距离和角度测量
l 光学字符识别(OCR)选项
典型应用
电子照相印刷
l 密度,颜色,色调再现
l 半色调,线条和文字质量,背景,重影,图像删除,粒状,斑驳,裸奔,条纹,融合质量,颜色配准和运动质量
喷墨打印
l 媒体:排汗,羽化,色彩流血,粗糙,颜色色域,粒状,斑点和聚结
l 打印头:喷墨笔直度,点位精度,墨滴尺寸,卫星,点位精度
l 打印机:色彩,密度,色调再现,线条和文字质量,颜色注册, 运动质量,条纹,条纹,粒状和斑点
热敏打印:
l 打印均匀性(加热器均匀性和一致性)
l 密度,颜色,色调再现,线条和文字质量,空白,打印注册,运动质量,媒体处理问题
胶印,柔印,凹版印刷,丝网印刷或凸版印刷:
l 点增益,半色调,浓度,颜色和调色剂复制
l 线条和文字质量,条码打印质量
l 粒状,斑点,条纹,颜色登记
系统硬件(机械和选件)
l 电脑控制的XY桌,带有风扇桌压板; A4标准尺寸;开放框架设计
l 使用微步进步进电机进行定位
l 运动控制电子元件,电缆和连接器
l 选件(咨询工厂):
- A3或自定义表格大小
- 自动文档进纸器(ADF)用于A4工作台
- X和Y光学编码器(1μm精度和5μm精度)
- 集成分光光度计或光泽计的机制
相机,光学和照明
l 标准包装包括两个可见光学模块
- 高分辨率光学模块:分辨率〜3.2μm/像素;
视场〜3.3mm×2.5mm;和USB2.0,XGA相机与一个1024x768pixel传感器
- 低分辨率光学模块:分辨率〜37μm/像素;领域视野〜24mm×18mm; USB2.0,带640x480的VGA摄像头传感器
- 内置白色LED照明,45°/ 0°环几何
l 其他规格的光学模块(分辨率,照度几何形状和照明,如UV和IR)作为选项提供
最低PC需求(客户提供)
l 操作系统:Windows®7至10,64位
l RAM:8GB或更多
l 光盘驱动器
l 两个USB 2.0端口
应用软件(客户提供)
l Microsoft OfficeProfessional®2007(包括Excel 2007和Access 2007)
系统性能
l 行间距精度:高分辨率±3μm;低分辨率±5μm的
l 线宽仪器间协议:高分辨率±3μm;低分辨率±7μm
电气要求
l 110Vac±10%@ 50/60Hz或230Vac±10%@ 50/60Hz
操作环境
l 温度:10至32°C(50至90°F)
l 相对湿度:20%至80%(非冷凝)
尺寸和重量(主要单位)
l 主单元(A4或Letter Size):
- 104cm(W)×101cm(D)×78cm(H)(41“×40”×31“)
l 系统的近似重量:100公斤(220磅)
文档
l 用户手册
