引言
在800G/1.6T高速光模块及共封装光学（CPO）的研发战场上，工程师们面临着一个严峻的现实：随着速率的倍增，信号的"容错空间"正在被压缩到极限。传统的"能通光"已不再是目标，我们需要的是对电光转换效率、响应线性度以及微弱信号灵敏度的极致掌控。
要实现这一目标，单一的测试设备如同盲人摸象。只有将高性能电信号源与基准级光功率测试相结合，才能构建出真正可靠的光通信测试平台。今天，我们将为您展示如何利用 Active Technologies 的信号发生器GAMMA 高精度光功率计，打造光通信研发的"黄金测试三角"。
一：研发困局与测试闭环
1.1 研发困局：缺失的"光学标尺"
在光模块的发射端，我们依赖高速脉冲发生器来驱动激光器或调制器；但在接收端，我们往往缺乏一把精准的"标尺"来衡量光电探测器的输出。
痛点1： 当使用普通光功率计时，无法捕捉由高速脉冲驱动产生的微弱光信号细节，导致无法准确校准探测器的响应度。
痛点2： 电信号源的微小抖动或幅度偏差，会直接转化为光信号的功率波动。如果没有高精度的光功率反馈，工程师将无法区分问题是出在电路上，还是出在光路上。
1.2 构建"激励-响应-计量"测试闭环
要解决光通信研发中的核心挑战，我们需要构建一个完整的测试闭环：
1. 激励端：提供纯净、精准的电信号源
2. 响应端：实现电光转换的核心器件
3. 计量端：提供基准级的光学测量验证
只有这三个环节完美配合，才能确保光通信系统的性能和可靠性。
二：激励端核心设备

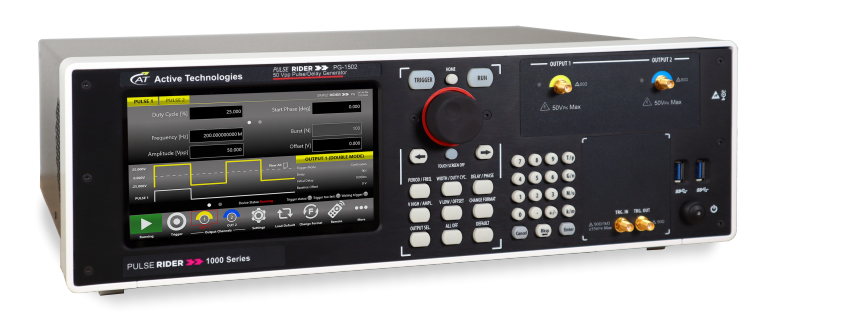

2.1 PG1500高速脉冲发生器：光探测器表征的"起搏器"
核心参数：
• 上升/下降时间：<400ps
• RMS抖动：<10ps
• 输出幅度：50Vpp
• 最小脉宽：1ns
• 直流偏置范围：±25V
技术优势：
PG1500是光探测器表征的理想工具，其<400ps的超快沿与<10ps的超低抖动，配合50Vpp的高压输出，能够直接驱动高速电光调制器，无需额外放大器，从而避免了放大器引入的噪声干扰，为测试链路提供了最纯净的输入源。
应用场景：
• 光探测器响应时间测试
• 电光调制器半波电压（Vπ）测试
• 短脉冲光信号生成（量子通信、LiDAR）
• 高速光器件偏置测试

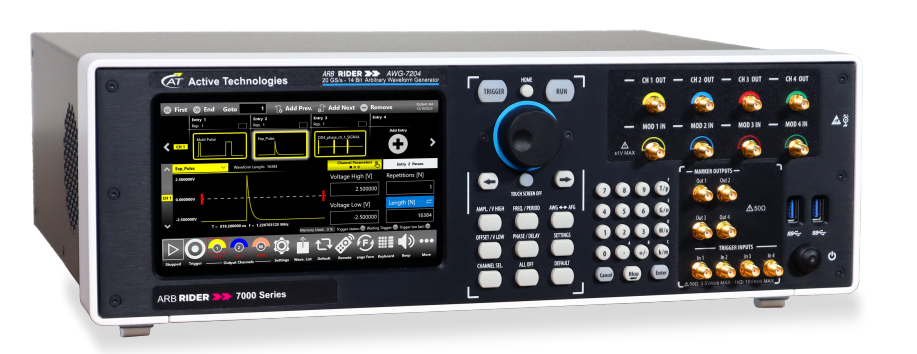

2.2 AWG7000任意波形发生器：复杂调制的"模拟器"
核心参数：
• 采样率：最高20GS/s
• 输出频率：10GHz
• 垂直分辨率：14位
• 数字通道：32路同步输出
• 波形序列：支持16384个自定义序列
技术优势：
AWG7000具备20GS/s采样率与14位垂直分辨率，能够还原最真实的信号细节。其强大的序列功能可以模拟光链路中的相位噪声、色散等失真效应，用于验证接收机算法的鲁棒性。
应用场景：
• PAM4信号生成
• 光链路损伤仿真
• 多通道光模块并行测试
• 接收机纠错能力验证
三：验证端核心设备

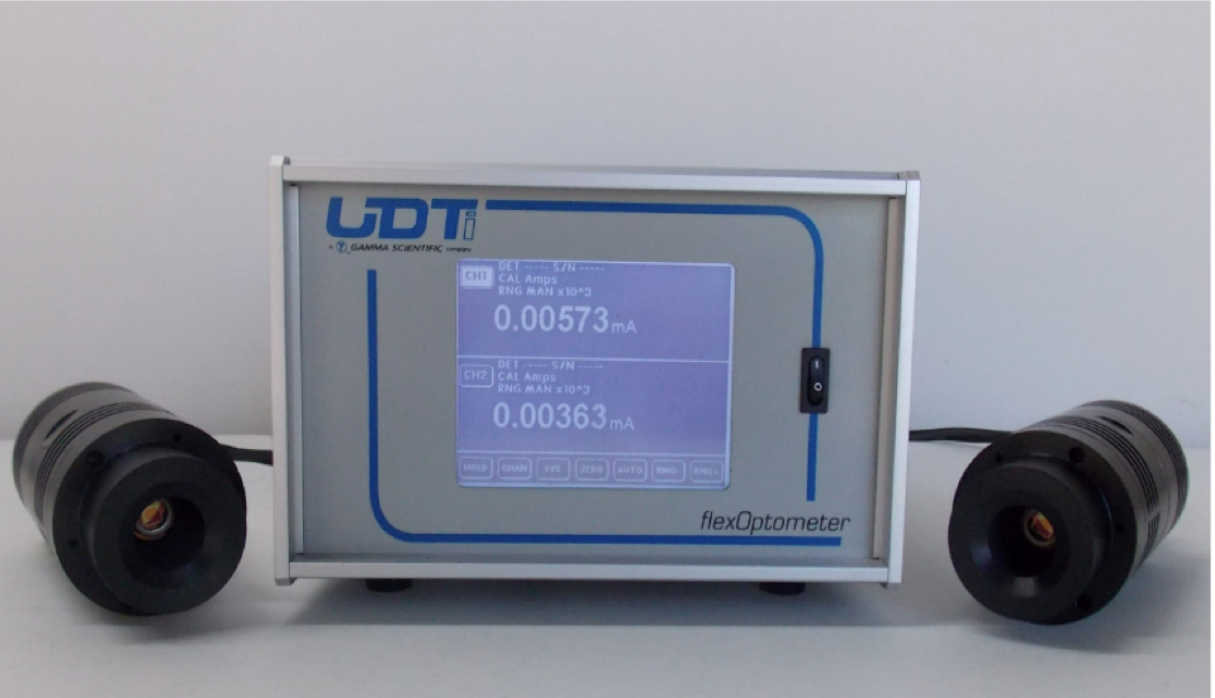

3.1 基准级光功率计：测试闭环的"定海神针"
核心性能指标：
• 电流分辨率：<100fA (10⁻¹³A)
• 光谱范围：覆盖1310nm和1550nm通信波段
• 噪声水平：<10⁻¹⁵Amps
• 动态范围：-70dBm至+10dBm
• 校准溯源：NIST可溯源，ISO/IEC 17025认证
技术优势：
3.1.1 飞安级（fA）灵敏度
为了配合PG1500产生的窄脉冲（<1ns）或微弱幅度信号，光功率计必须具备极高的灵敏度。采用<100fA分辨率的探测电路，能够精准捕捉光探测器在低偏置下的微弱光电流，确保在极低光功率（nW级）下依然有数据可依。
3.1.2 宽光谱与校准溯源
针对光通信常用的1310nm和1550nm波长，测试设备必须具备经过NIST溯源的校准数据。这保证了无论是测试传统的DFB激光器，还是CPO架构中的硅光芯片，测试数据都具备权威性和可比性。
3.1.3 实时动态测试能力
结合PG1500的脉冲输出，光功率计需具备高速采样模式，能够实时显示光功率的瞬态变化，帮助工程师直观地看到脉冲驱动下的光电转换延迟和响应饱和点。
3.1.4 脉冲积分功能
对于非连续的脉冲光信号，光功率计内置的脉冲积分功能能够准确测量脉冲能量，这对于激光雷达、量子通信等应用至关重要。
四：强强联合的解决方案
4.1 光探测器的线性度校准
测试方案：
1. 激励端：PG1500输出精密步进的脉冲电压
2. 响应端：驱动PD发射光信号
3. 计量端：光功率计实时监测输出光功率
技术价值：
建立"输入电压-输出光功率"的精确数学模型，确保探测器在全量程范围内线性工作。通过高精度测量，可以精确校准探测器的响应度，误差控制在±0.5%以内。
4.2 电光调制器的半波电压（Vπ）测试
测试方案：
1. 激励端：PG1500提供大电压摆幅驱动
2. 响应端：电光调制器进行光强调制
3. 计量端：光功率计监测透射光强变化
技术价值：
精准定位Vπ点，优化调制器的偏置点，通过闭环测试，可以将Vπ测量精度提升至±0.1%。
4.3 CPO芯片的光电协同仿真
测试方案：
1. 激励端：AWG7000生成复杂损伤信号
2. 响应端：CPO芯片进行光电转换
3. 计量端：光功率计验证能量守恒与信号完整性
技术价值：
在流片前验证芯片的热稳定性与功率容忍度，大幅降低研发试错成本。通过精确的功率计量，可以优化CPO芯片的功耗设计，提升能效比。
五：应用案例与客户价值
5.1 高速光模块制造商
应用场景： 800G/1.6T光模块的发射机测试
解决方案：
• 使用PG1500直接驱动激光器
• 通过AWG7000模拟真实网络流量
• 利用高精度光功率计验证输出功率稳定性
5.2 CPO芯片设计公司
应用场景： 共封装光学芯片的电学接口验证
解决方案：
• AWG7000生成PAM4损伤信号
• PG1500提供精确的偏置电压
• 光功率计监测微小光信号变化
客户价值：
• 提前发现设计缺陷
• 优化芯片功耗设计
• 加速产品上市进程
结语
在算力时代的浪潮中，光通信测试不再是单一仪器的堆砌，而是系统级的协同。Active Technologies 的高性能信号源提供了无与伦比的激励能力，而GAMMA高精度光功率计则提供了无可辩驳的计量依据。
选择这套"软硬结合、电光一体"的测试组合，就是选择了更短的研发周期和更稳健的产品良率。让我们携手，为下一代光通信技术树立新的测试标杆。
通过构建"激励-响应-计量"的完整闭环，我们不仅解决了当前的研发挑战，更为未来的技术创新奠定了坚实的基础。在光通信的黄金时代，让我们用最精准的测试，点亮每一束通往未来的光。
