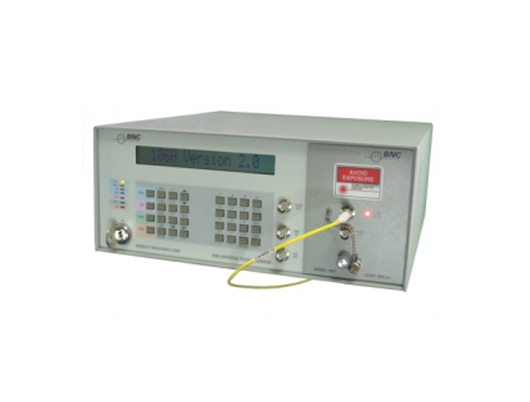

通用型脉冲发生器

  • 产品型号:6040
  • 制造原厂:Berkeley Nucleonics Corporation

Model 6040脉冲发生器提供了卓越的性能特征。例如,对于脉冲发生器,频率为0.01%,延迟和脉宽为0.2%的时序精度是不常见的。 25 ps的触发的同步功能通常仅与最好的数字延迟系统相连接。插件模块可让您选择当前所需要的输出配置。


MODEL 6040 前面板界面

· 延迟设置

· 触发水平设置

· 光功率设置

甚至6040主机没有任何模块正负极输出。主机的功能模块包括:单脉冲、双脉冲,脉冲,外部驱动器,外部调制连续波。这些功能的模块需要自己决定哪些是可用的。一些模块可以运行完整的机器重复率;其他人则限制在一个较小的数量。


  • 内部触发:0.01Hz至100 MHz,精确度:设置值的0.01%

  • 脉冲宽度:3 ns至640 S,分辨率为1 ns或5个计数位,精度为0.2%,跳动25 ps 或0.005%

  • 0延迟: ns至640 S,分辨率为1 ns或5个计数数,精度为0.2%,跳动25 ps或0.005%

  • 触发 3 ns脉宽,2 V高T0脉冲在50 ohms。

  • 脉冲输出: 一个4V脉冲在50 ohms。上升时间为1 ns

  • ECL输出 ECL的电平输出在50 ohms。上升时间为700 ps

  • 外部触发 0至100 MHz,选择斜率和阈值调整,输入阻抗为50 ohm

  • 单周期 按钮可启动单个脉冲周期。

   双脉冲 一对相同宽度的脉冲,每个事件的延迟分开

  • 脉冲 为每个事件提供一个sub-ns脉冲。(仅光学选项)

  • 外部驱动 输入波形在两个选定的电平之间驱动模块的输出。

  • 外部调制 模拟或数字信号调制输出具有高带宽的光模块。(仅光学选项)

  • CW恒定光照水平输出。 (仅光学选项)
