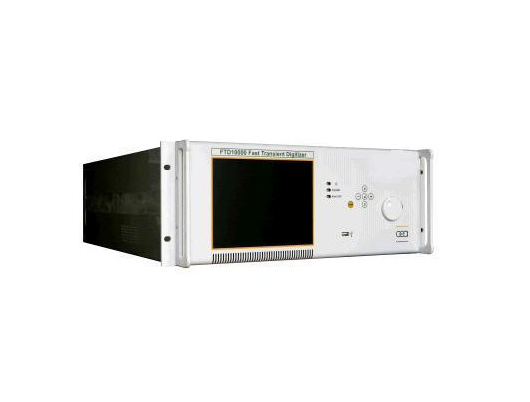

Greenfield Technology's FTD10000 超快 7GHz快速瞬态数字转换器是业界最快的瞬态数字转换器，设计用于记录非常快的单发射击脉冲，低至50ps并具有13位振幅分辩率。FTD10000是理想的仪器记录脉冲现象在激光的研究中,高能物理,EMC /电磁脉冲模拟器和高压奔溃分析,以及测试高速电路。
另外的功能还包括一个输入为时间基准和一个大的前置显示器,以方便和精确的观察。因此,FTD10000是一个很好的解决方案实验室和自动测试应用。
具有缓慢衰减和7 GHz带宽
脉冲响应：50皮秒
最大输入电压：无过载时2000V
超稳定的触发器
主要特点
信号输入 灵敏度5 V 带宽:直流到7 GHz(4 dB) 上升时间: 50 ps 输入阻抗: 50 垂直方向: +50 % to –50 % 最大输入: 2000 V (1 μs)
触发 来源:外部 输入阻抗:: 50 信号极性:正极或负极 信号持续时间: > 0.5 ns 水平： 0.5 to 5 V 最大输入: 500 V (1 μs) 抖动: 5 ps rms 内部延迟: 40 to 540 ns
DIGITIZING 分析时间: 1 to 2000 ns 水平分辨率: 10 bits 垂直分辨率: 13 bits 非易失存储器: 1 存储及设置 SNR: 3000 (70 dBF) 获得模式: - 单个 - 重复 - 电子零位 波形处理 - 原始数据 (图像) - 快速 (波形) - 高 (纠正波形)
系统 命令和设置:通过以太网 数据传输: 通过以太网 10/100 Base-T Leds: 用于查看仪器状况 8"2 LCD 显示器, 键盘和一个参数条目为本地的波形查看和仪器控制旋钮
| 基准输入: 这个输入(SMA连接器)提供了一种标记同步记录的信号。基准输入信号添加到信号输入。 输入/输出 所有的连接器都位于后方的设备 信号输入和输出:N连接器 出发输入: BNC 接口 时序输入: BNC 接口 地线接口: RJ-45
环境 温度: 0 to 40°C 湿度: 85% 非结冰状态at 40°C EMC: EN 55022/B
电源 电压: 115 to 220 V 功率: 120 W
尺寸 宽度: 19 inch 高度: 173 mm (4 U) 深度: 560 mm / 670 mm 含把手 重量: 20 kg
附件 均衡器: 此模块扩展带宽高达11 GHz 软件 Labview driver 用于Windows XP / Seven
|
