先进GPS频率标准源

  • 产品型号:8600
  • 制造原厂:Transmille Ltd.

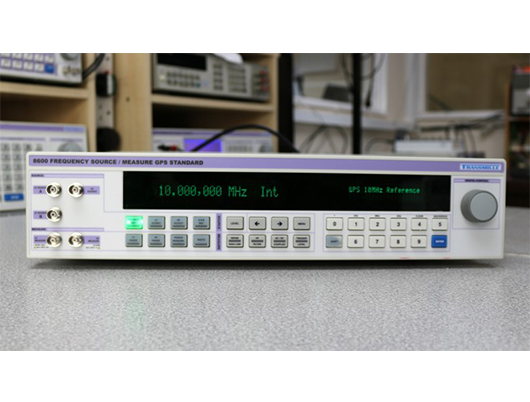

8600频率源/测量GPS标准已经被设计成能够校准现代手持式和台式频率计数器和信号源的所有功能。



高精度GPS参考频率可达1 GHz,具有用于确定现代计数器定时器单元的触发电平的A- B相位和可变电平的输出。



此外,不同于其他GPS参考,8600还增加了测量高达1 GHz的频率的精度,从而消除了在实验室中对附加仪器的要求。



利用最新的GPS参考技术,8600将频率源和测量结合为一个单一的集成解决方案。



双VFD显示器为用户提供专用的源/测量读数,可以直接访问详细设置和卫星锁定/信号信息。



频率为1GHz的专用10MHz直接GPS输出



测量到1GHz



综合GPS参考精度



用于计数器计数器相位测量功能验证的A-B相位输出



双VFD显示方便



  • 8600频率源/测量GPS标准设计用于校准现代手持式和台式频率计数器和信号源的所有功能。

  • 高达1 GHz的高精度精确GPS参考频率可供选择,输出为A-B相和可变用于确认现代计时器单元的触发电平。

  • 增加了高精度测量频率高达1 GHz的能力,无需在实验室中额外安装一台仪器。

  • 利用作为最新的GPS参考技术,8600将频率源和测量功能集成到一个集成解决方案中。

  • VFD显示窗口为用户提供专用的源/测量读数,可直接访问详细设置和卫星锁定/信号信息。

  • 精度10MHz輸出同步到GPS參考使可跟蹤頻率輸出在世界任何地方,不需要外部校準。

  • 數位分割頻率輸出從1 Hz到5 MHz,在1、2、5步內部調節到GPS參考10 MHz。

  • 5V峰值峰值方波頻率從10 Hz輸出到2 MHz。

  • 10Hz至2MHz的可變電平正弦波輸出為1ΩΩ(1mV至5V)或50Ω(1mV至2.5V)。

  • 從10 MHz到1.05 GHz的高頻率內部輸出到GPS。

  • 頻率測量從1 Hz到1 GHz,內部調節到GPS。

  • A/B輸出用於驗證相位計,輸出頻率為0°至359°,頻率為1 Hz至50 kHz。

  • 雙VFD螢幕確保測量、輸出和功能表功能的清晰顯示。



温度性能储存:5℃~60℃
操作:0℃~50℃
湿度性能储存:<95%,不凝结
操作:<80%~30℃,<70%~40℃,<40%~60℃。
高度储存/运输:最大12000米(400万英尺)
操作:最大3000米(10万英尺)
尺寸宽度:45厘米/英寸17.7英寸
长度:44厘米/ 17.3英寸
高:10cm/3.9英寸
重量8.5公斤
连接器前面板:5×BNC
后面板:3×BNC 1×USB插座
1×GPIB连接器
1×母头RS232
1×RJ45插座
1×IEC电源进口
线路电源线电压可选:1V/230V线频率:50~60Hz
线电压变化:- 6%±10%
显示信息类型:VFD
行数(主显示):1
行数(二次显示):2
键盘:橡皮键
熔断器电源入口:500毫安
保修期1年


频率源为1Ghz,专用10MHz直接GPS输出
测量可高达到1GHz
集成的GPS参考科技可实现最高精确度
A-B相输出用于验证计数器的相位测量功能,双VFD显示窗口方便使用

精度10MHz輸出同步到GPS參考使可跟蹤頻率輸出在世界任何地方,不需要外部校準。
數位分割頻率輸出從1 Hz到5 MHz,在1、2、5步內部調節到GPS參考10 MHz。
5V峰值峰值方波頻率從10 Hz輸出到2 MHz。
10Hz至2MHz的可變電平正弦波輸出為1ΩΩ(1mV至5V)或50Ω(1mV至2.5V)。
從10 MHz到1.05 GHz的高頻率內部輸出到GPS。
頻率測量從1 Hz到1 GHz,內部調節到GPS。
A/B輸出用於驗證相位計,輸出頻率為0°至359°,頻率為1 Hz至50 kHz。
雙VFD螢幕確保測量、輸出和功能表功能的清晰顯示。
