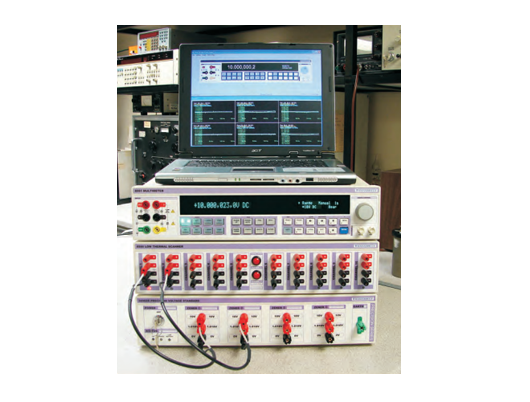

使用8500测量的自动化允许实现完全自动化的测量系统。使用8500扫描仪和PROFAPH软件和8000系列万用表提供了一个用于评估电压和电阻源稳定性的方案。
8500可用于自动相互比较和稳定性测量的电压源之间的扫描,以及标准电阻比较、PRT探针测量,甚至在温度浴中对4线PRT探针进行热电偶的自动校准。
每个通道提供(优于150 NV)4线切换解决方案,使得在用于测温目的的4线电阻测量和标准电阻器的比较中使用8500。
超低温度4mm接线柱确保连接方便,同时接受标准4mm测试引线以及铁锹和裸导线连接,允许自动化系统根据使用情况快速重新配置。利用扫描仪的后部输出,可以有效地和有效地路由连接,提供一个简单的永久安装。
已经采取特别的措施来减少热产生的EMF电压。通过使用闩锁继电器将内部自加热减少到几乎为零,该继电器在切换到打开或闭合位置之后不需要电流,并且使用外部电源,因此任何散热都在单元之外。镀金的脱氧铜端子已被用来提供最终的低热性能。
控制是通过后置面板上的串行RS232接口,以及通过位于前面板上的控制器来控制的。前面板上的LED指示器指示活动通道,内部固件通过提供“断开前切换”防止意外短路。
单元背面有10个通道参考的单个输出
4端子Kelvin开关(2个电压,2个电流端子)
200V最大电压
1A最大电流
<150nV热电动势(典型值)
<0.2欧姆开关电阻
总规格 | |
内部温度 |
|
湿度 | 10 至 90%RH : 精确度 5% |
主电压 | 200V 至 260V AC 50Hz |
规格 | |
通道数目 | 10个 |
转换开关 | 4接点Kelvin开关:2电压:2电流
|
最大电压 | 200v |
最大电流 | 1A |
连接器 | 前面板4mm端子低热铜上金输入 |
热电动势 | 普通少于 150nV |
转换开关电阻 | 小于 0.2 ohms |
继电器类型 | 锁存 |
接口 | (通过适配器)有RS232 / USB 接口 |
