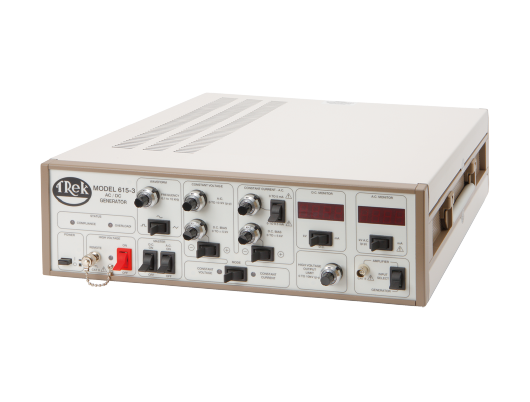

Trek 615-3是高精度高压交直流发生器,有恒定电压、恒定电流、外部放大器模式。它是专门用来同时提供交直流的输出信号,具有四象限输出、高精度、对电流负载具有强抗干扰能力以及三种交流波形输出可选(正弦波、三角波、方波)。型号615-10有同样的特点,最大输出电压20kV峰峰值,可参考另外一份615-10的产品资料。
特点和优势
输出监控,高精度控制光鼓充电
四象限输出用于驱动容性负载
短路保护功能用于设备保护
可产生正弦波、方波或三角波输出波形
每台设备提供NIST可溯源的校准证书
CE认证
规格
615-3规格
输出范围(任意模式)
交流电压范围(直流偏置为0V):0~±5 kV直流或峰值交流
交流电压范围+直流偏置:0~±5 kV峰值
直流偏置(交流电压为0V):0 to ±5 V 直流或峰值交流
交流电流(直流电流为0V):0 to 5 mA
交流电流+直流电流:0 to ±8 mA 峰值
直流电流(交流电流为0V): 0 to 8 mA 直流
频率(内部发生器):100 Hz to 10 kHz
放大器规格
输入电压范围:±5 V 直流或峰值交流
同向放大比例:出厂设定1000V/V或500V/V可选
转换速率 (10% to 90%):优于 80 V/μs
直流电压放大精度:优于满量程的0.5%
大信号带宽 (1% distortion): 0~3kHz
小信号带宽 (-3dB):0~10 kHz
电压监控
比例:高压输出信号的1/1000
直流精度:优于满量程的0.1%
直流偏置电压:低于±2mV
输出噪音:低于 10mV rms
输出阻抗:50Ω
电流监控
比例:1V/mA
直流精度:优于满量程的0.2%
偏置电压:低于±2mV
输出噪音:低于 20mV
输出阻抗:50Ω
特点:
内部交流发生器:用于产生交流输出电压(恒定交流电压模式)或者交流负载电流(恒定交流电压模式)
备注:非放大器模式情况下
波形选项:方波、正弦波或三角波
频率范围:100Hz-10kHz
放大器输入模式:前面板有BNC接口用于外部信号输入
恒定电源/恒定电流:两个10圈的旋钮
恒定电流模式可选:0~500 mA 或者 0~5 mA
直流偏置:0~5kV 直流电压可调
高压交流输出限制:10kV峰峰值可调(恒定交流模式和恒定电源模式都行)
精度:满量程的5%
高压开关:机身前面板控制 远程控制:由输入的TTL信号来控制
直流开关:开关直流发生器
交流开关:开关交流发生器
交流电压或电流模式可选
机身操作:前面板可调
远程控制模式:TTL信号控制
仪器规格
尺寸:134 mm H x 432 mm W x 432 mm D (5.25" H x 17" W x 17" D)
重量:24.9 kg (55 lb)
高压接口:Alden 高电压接口
工作条件
温度: 15 ℃ ~ 35℃(15°F ~ 35°F)
相对湿度:~85%,非冷凝
海拔:~3048m
电源
电压要求:90~127V 交流 或者 180~250V交流,都是48~63Hz
功率:最大100VA
配件提供
操作手册(光盘) PN:23186
高压输出线 PN:43406
电源线: 根据不同区域选择
