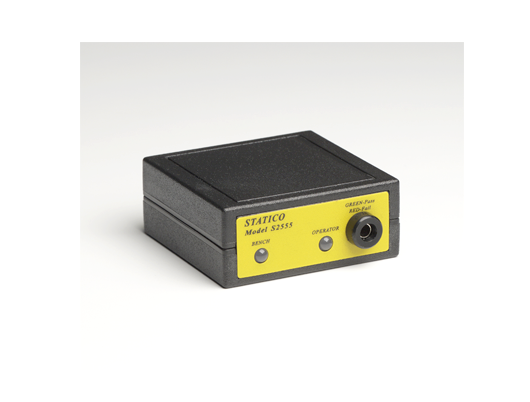

防静电腕束/桌面监测仪

  • 产品型号:S2555
  • 制造原厂:STATICO

S2555是一种精确的电容-基础系统,用于监测标准单导体手腕接地带和静电耗散垫的接地连接。系统经常检查手腕带的完整性,内部内置的1兆欧姆电流限制安全电阻,皮肤接触,磨损和连续性。

该系统包括:

A. 1个监控器(S2555)

B. 一条6'直绳,将显示器连接到垫子上的公共点地面(CPG)。

C. 一个独立的适配器,带有7'直绳,将显示器连接到电源插座。

D. 将监控器安装到工作台。

E.一个可选的带有两个螺丝的绝缘金属支架也可用于将显示器安装到工作台。

F.一个鳄鱼夹。

G.所有包装在130*85*70mm盒子里。

1.检查包装以确保所有的部件。

2.将监视器安装在工作台的可见位置上。

3.将适配器“C”连接到监视器“A”上,以显示电源。

4.将适配器“C”插入电源插座。

5.将“B”的Mono插头连接到Monitor“A”的后面,在那里有标记的Bench System Ground。

6.将“B”的香蕉插头连接到垫子上的公用点地面(CPG)。

7.确保垫子被适当地接地。

8.在“A”的前面板上,将手腕接地带的香蕉插头插入到“A”的前面板上,标记为绿色通道,红色-失败。

9.正确佩戴腕带,确保腕带内层与皮肤有良好的接触。

10.在“A”标志的前面板上的两个led都应该变成绿色,停止哔哔声。否则,进入第1-9步,确保所有的步骤都被跟踪和检查。如果显示器上的两个发光二极管中的任何一个没有变绿,请联系你的主管。

11.手腕带失效测试范围:> 6.5 meg ohm。

12.桌垫失效测试范围:>6.8 Meg ohm。

13.S2555不需要调整,但建议定期验证其性能。

14.为了测试监视器的正常功能,请使用STATICO-MTB1, S2555的定期性能检查测试箱。
