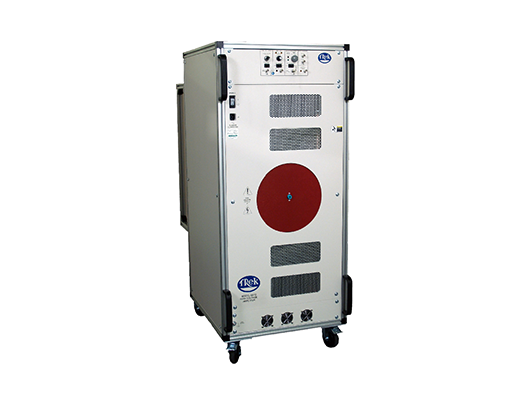

Trek Model 50/12是一款直流稳定的高压功率放大器。全固态设计使其具有高转换速率，宽脉宽以及低噪声操作。
旨在提供精准的输出电压控制，电压控制范围为0至±50 kV DC或AC峰值，输出电流范围为0至±12 mA DC或AC峰值。
四象限有源输出级在整个输出电压范围内吸收或输出电流进入无功或电阻负载。 这对于在驱动反应性负载时监控精确的输出响应和高转换速率至关重要。
优点和特点
•用于驱动容性负载的四象限输出
•高精度闭环系统
•电路短路防护保障设备安全
•全固态设计，免维护运行
•直流稳定可编程电源应用
•低输出噪音可实现超精确的输出
•每台设备提供NIST可溯源校准证书
•符合CE标准
优点和特点
•用于驱动容性负载的四象限输出
•高精度闭环系统
•电路短路防护保障设备安全
•全固态设计，免维护运行
•直流稳定可编程电源应用
•低输出噪音可实现超精确的输出
•每台设备提供NIST可溯源校准证书
•符合CE标准
性能
输出电压范围 0至±50 kV DC或AC峰值
输出电流范围 0至±12 mA DC或AC峰值
输入电压范围 0至±10 V DC或AC峰值
输入阻抗 25 kΩ ，标称值 （反相/差分选项50kΩ，标称值）
直流电压增益 5000 V / V
直流电压增益准确性 优于满量程的0.1％
直流失调电压 低于±5V
输出噪声 低于10 V rms *
转换率 （典型性10％至90％）优于350 V /μs
小信号脉宽（-3dB） DC至优于20 kHz
大信号脉宽 （2％失真率） DC至优于1.4 kHz
稳定性
随时间稳定性 低于50 ppm /hr，(不可累积)
随温度稳定性 低于100 ppm /°C
电压监控
比率 1V /5000 V
直流精度 优于满量程的0.1％
直流失调电压 低于±4 mV
输出噪声 低于20 mV rms *
输出阻抗 47Ω
电流监控
比率 0.5V / mA
直流精度 优于满量程的2％
偏移电压 低于±10 mV
输出噪声 低于30 mV rms *
带宽（-3dB） DC至优于5 kHz
输出阻抗 47Ω
