简介:
ESI SR1030提供了在今天的现代计量和校准实验室中您所需要的百万分之一(ppm)的电阻传递精度和长期稳定性。

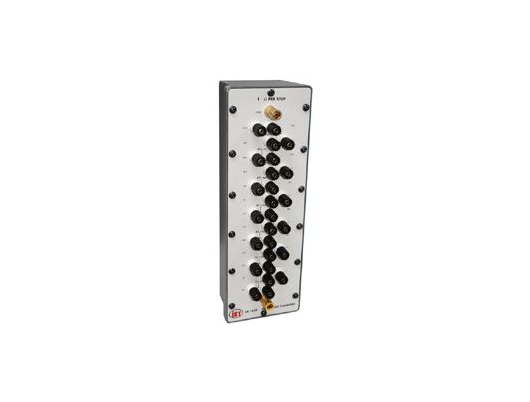

ESI SR 1030电阻传输标准是非常精确、稳定的电阻标准，可在台架上使用，而且重量足够轻，可随身携带用于远程校准、修理、生产或者用于研发场地。ESI SR 1030由6个传输标准组成，几十年来每步从1Ω到100 kΩ。 每十进制由12个名义上相等的电阻组成，最初精度在10 ppm以内。此外，每十进制标准产生三个十进制值--10个串联电阻器(10R)、10个并联电阻器(R/10)和9个串联/并联电阻器(R)。 通过与第十个电阻器进行1：1的比较，可以将串联并行值解析为优于1 ppm。
特点:
百分率转移从100mΩ转入1 MΩ
油热隔离，以达到最大的短期热稳定性。
优良的长期稳定性；±20 ppm 6个月
精度校准到±10 ppm
70年的电阻转移-1，10，100，1k，10k和100 kΩ/步
100：1使用串联、并联、串联/并联连接的电阻传输
提供可追溯到NIST的校准读数。
基准值(每步)
1，10，100，1k，10k和100 kΩ
传递精度
100：1 ±(1 ppm 0.1μΩ)并联值，必要时使用SB 103、PC 101和SPC 102
10：1 ±(1 ppm 0.1μΩ)，按需要使用SB 103、PC 101和SPC 102作为串联或并联值
初始值
10 ppm内标称值 ±20 ppm
校准精度
±10 ppm，NIST可追溯性
校准条件
23±1ºC，低功耗，四端测量，提供了初始校准读数
长期阻力稳定性
±20 ppm标称6个月
±35 ppm，2年，典型
±50 ppm，5年，典型
温度系数
1Ω ±15 ppm/C，与5 ppm/C匹配
10Ω ±1ppm/ºC
100Ω至100 kΩ ±5 ppm/C，匹配在3 ppm/C内
功率系数(典型)
1Ω ±0.3ppm/mW电阻器
10Ω ±0.02ppm/mW电阻器
100Ω~100Ω ±0.1ppm/mW/电阻
最大额度功率
单步 1W/步
10个电阻器 5W/步
泄漏电阻
1Ω至10kΩ >1012Ω终端至箱体
100 kΩ >1013Ω终端至箱体
绝缘击穿电压
1500伏特峰值
油浴
类型 矿物油，Penreco Drakeol#9，白色
绝缘
电阻一般为1014Ω cm，
数量约为0.5加仑
尺寸(含油)
高度120毫米(4.7英寸)
宽117毫米(4.6英寸)
深335毫米(13.2英寸)
重6.35公斤(10磅)
操作环境
温度 22.8 C±3.3 C(73±6 F)
相对湿度 20-50%
安全运行环境
温度0 C至50 C
(32 F至126 F)
湿度15%至80%
