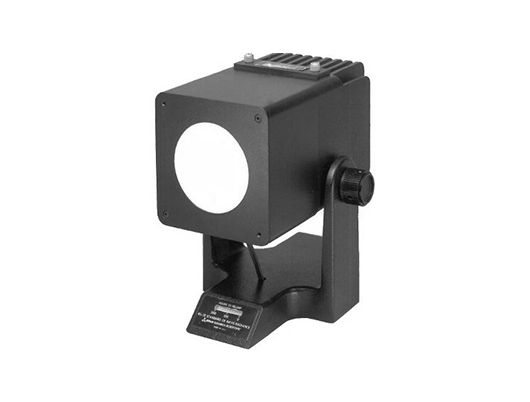

RS-12DN是一种NIST可追踪的校准光源,可作为光谱辐射亮度或亮度的白光标准。
过滤器/孔径装配的插入将该单元转换为NVIS显示模拟源,近似于绿色座舱显示器,其设计水平接近红外输出,可校准分光辐射计或辐射计。
钨-卤素灯的近红外输出减少了光谱辐射计的单色仪部分的杂散光的影响。RS-12DN有一个3英寸的出口直径,均匀性±3%。
提供了三个校准证书。第一个是从380到1100纳米的白光源校准。标称亮度输出为700fl,相关的颜色温度设置为2856 K±25 K。第二个校准是用45fl的额定亮度输出的过滤器。第三个校准是用过滤器和孔径。额定输出为1fl和10-10 AR(Anvis辐射亮度)。
标准光谱辐射度和亮度
RS-12D白光标准无需NVIS要求
相对色温 2856K±25K
3inch孔径出口±3%均匀性
10e-10AR的ANVIS输出
NIST可追溯
校准波长范围 | 380-1100nm |
数据间隔 | 5nm |
输出 | 辉度扩散器 2.5 x 10‑8 W/(cm2 *nm*sr) at 380 nm 3.0 x 10‑6 W/(cm2 *nm*sr) at 550 nm 9.5 x 10‑6 W/(cm2 *nm*sr) at 800 nm 1.2 x 10‑5 W/(cm2 *nm*sr) at 1100 nm 亮度扩散器 2398 cd/m2 700 fL(π-1cd/ft2) 带有ANVIS滤片的亮度 488 cd/m2 140 fL(π-1cd/ft2) 带有ANVIS滤片及低水平孔的亮度 6.6 cd/m2 1.9 fL(π-1cd/ft2) 带有ANVIS滤片及低水平孔的NVIS“A”辉度 450 x 10-10 NVIS "A" 辉度 |
相对色温 | 2856±25K |
扩散器均匀性 | ±3% over 65 mm |
关于NIST的辐照标准的输出不确定性 | ±2.5% |
尺寸 | 203H*197L*216W mm 2.8kg |
