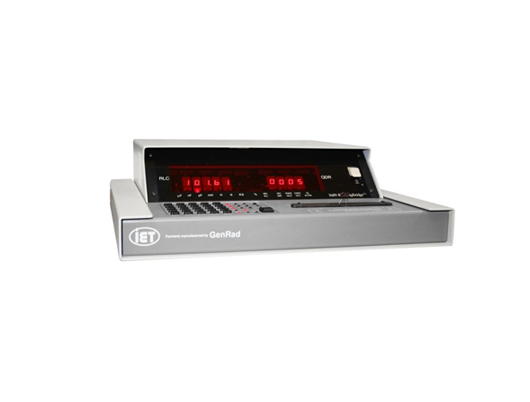

高精度阻抗测量仪

  • 产品型号:GenRad 1689 Series
  • 制造原厂:IET LABS, Inc.

描述:

无论是生产测试,来料检测,元件设计和评估,过程监控或电介质测量,GenRad 1689精密阻抗计都能够为您最苛刻的应用提供最佳性能。它是一款多样性,全功能,基于微处理器的无源元件测试仪。

另一种单元配置,如上所示的1689M型,提供了4个bnc连接端来代替屏蔽的Kevin固定夹,并配有bnc端到bnc端延长线。 1689M也可从IET Labs获得可选的机架安装套件(1689-9611)简单方便安装机架。

1689和1689M RLC Digibridge由微处理器控制,可实现许多自动化功能,包括:

  • 测试

  • 参数选择

  • 测试频率和电压选择

  • 限制比较

  • 分箱

  • 调零

该仪表计的自动化功能可通过增加一个可选的IEEE488接口进一步扩展,从而实现远程操作,编程和数据采集。


特点:

  • 国际标准的AC电阻,低频电感和电容测量

  • R,L,和C的精度为0.02%

  • 耗散和Q的精度为0.0001

  • 5个阻抗参数

  • 12 Hz到100 kHz用于测试多功能性的可编程测试频率

  • 5 mV到1.275 V可编程测试电压.

  • 双屏显示,可显示RLC的5位读数和显示D和Q的4位读数

  • 极其可靠:超过30年的研发生产历史

  • 可选用 IEEE-488接口

  • 内置4端口,屏蔽Kelvin固定夹,用于测试轴向和径向组件,同时保护测量的完整性


  • 测量参数:R / Q,L / Q,C / D或C / R(串联或并联)

  • 参数选择:带手动选择的自动参数(RLC)

  • 精度:基本RLC:±0.02%

                  基本QD:±0.0002(在PPM模式下为±0.0001)

    测试频率:

   范围: 12 Hz到100 kHz范围超过500个可选测试频率

   精度:0.01%

  • 分档:通过箱:RLC的13个通过箱

              故障箱:2个故障箱,RLC和DQR

  • 排序功能:可按Bin编号,Delta  RLC,Delta%,数值排序

  • 施加电压:5 mV至1.275 V(为5 mV步进进行编程)

  • 偏压:内部:2.0 Vdc

         外部:最大60 Vdc

  • 范围选择:带手动保持的自动调整量程

  • 测量模式:连续或触发,最多可测量256个的平均测量值

  • 测量速度:每秒最多19次测量

  • 显示格式:双屏显示,5个全数位LED用于RLC,4个全数位LED用于DQ

                         在适当的地方自动定位小数点和减数信号

                         单独的LED指示器可用于参数和测量单位

  • 接口:可选IEEE-488.2和更新的SCPI命令

  • 一般特征:

   带电电容器保护(1焦耳)

   键盘锁(有保护测试条件)

   恒压模式(25源)

   程序延迟(1到99,999 ms)

   ppm的DQ

   Bin计数可总和

   程序化集合时间

   中间值

  • 功率:90-250 Vac    50-60 Hz   最大60 W

  • 环境条件:操作条件:0°至+ 50°C,<85%RH

         储存条件:-45°C至+ 75°C
