铁电压电材料测试系统

  • 产品型号:Premier II
  • 制造原厂:Radiant Technologies

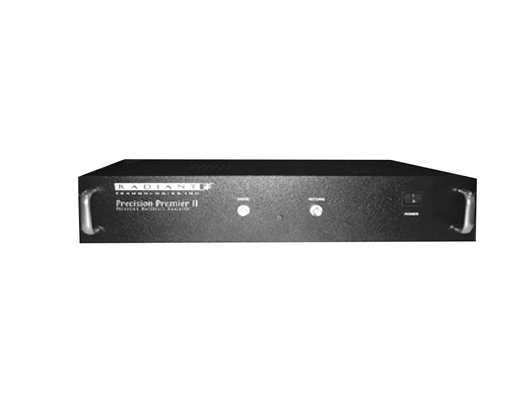

Premier II 铁电测试系统是美国Radiant公司最先进的设备之一,有着宽频率响应范围及宽测试电压范围并且在世界铁电测试领域其高测试精度能力首屈一指。主机内置电压档位有±10V,±30V,±100V,±200V和±500V可选。在±100V内置电压下,电滞回线测试频率可高达250KHz;在±200V的内置电压下,电滞回线测试频率可高达50KHz;在±500V的内置电压下,电滞回线测试频率可达2KHz。此系统包含Vision基本铁电管理测试软件。此外还可外部扩展电压到4kV和10kV,Premier II在不改变样品连接的情况下可执行电滞回线,脉冲,漏电流,IV和CV测试,也可加载选件实现压电、热释电、磁电测试和晶体管特性测试功能。

仪器参数

Premier II

电压范围(内置电压)±10V,±30V,±100V,±200V或±500V内置
电压范围(外部高压)

10 k V

ADC位数

18

最小电荷解析度

0.80fC

最小面积解析度(假设1个ADC位=1μC/ cm

0.080μ 2

最大电荷解析度

5.26mC

最大面积解析度(假设饱和极化=100μC/ cm

52.6cm 2

最大电荷分辨率(外部高压)

526mC

最大面积分辨率(假设饱和极化=100μC/ cm 2 )(外部高压)

> 100cm 2

最大电滞回线测试频率

250KHz @ 10V


50KHz @ 30V


 50KHz @ 100V


50KHz @ 200V


2KHz @ 500V

最小电滞回线测试频率

0.03Hz

最小脉冲宽度

0.5μs

最小脉冲上升时间(5V)

400ns

最大脉冲宽度

1s

脉冲之间的最大延迟

40ks

内部时钟

25ns

最小泄漏电流(假设最大电流积分时间= 1秒)

1pA

最大小信号电容测试频率

1MHz

最小小信号电容测试频率

1Hz

输出上升时间控制

10 5  scaling

输入电容

-6fF

静电输入

Yes
