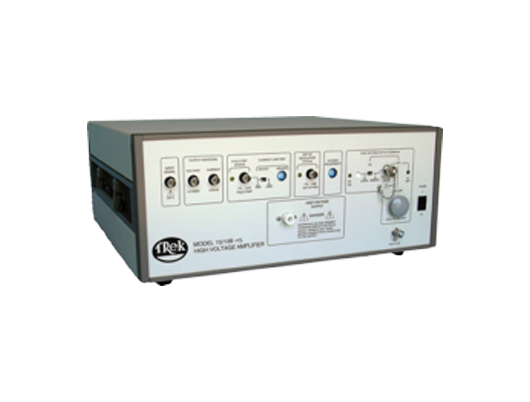

Trek Model 10 / 10B-HS是一款直流稳定的高速高压功率放大器，能够精确控制输出电压。 全固态设计使其具有高转换速率，宽脉宽以及低噪声操作。 四象限有源输出级在整个输出电压范围内吸收或输出电流进入无功或电阻负载。 这对于在驱动反应性负载时监控精确的输出响应和高转换速率至关重要。
优点和特点
•用于驱动容性负载的四象限输出
•高精度闭环系统
•电路短路防护保障设备安全
•全固态设计，免维护运行
•直流稳定可编程电源应用
•低输出噪音可实现超精确的输出
•每台设备提供NIST可溯源校准证书
•符合CE标准
型号10/10B-HS规格
性能
输出电压范围： 0至±10 kV DC或AC峰值
输出电流范围： 0至±10 mA DC或±40 mA峰值(1 ms)
输入电压范围： 0至±10 V DC 或AC峰值
输入阻抗： 20 kΩ ，标称值
直流电压增益： 1000 V / V
直流电压增益精度： 优于满量程的0.1％
直流失调电压： 低于±2V
输出噪声： 低于0.5 V rms *
转换速率（10％至90％）：优于700 V /μs
小信号带宽（-3dB）： DC至优于60 kHz
大信号带宽（-3 dB）：DC至优于19.5 kHz
大信号带宽 （1％失真率）： DC至优于9.5 kHz
稳定性
随时间稳定性：低于100 ppm /hr，(不可累积)
随温度稳定性：低于100 ppm /°C
电压监控
比率： 1 V / 1000 V
直流精度： 优于满量程的0.1％
直流偏置电压： 低于±3 mV
输出噪声： 低于20 mV rms *
输出阻抗： 47Ω
电流监控
比率：1V/4mA
直流精度：优于满量程的1％
偏移电压： 低于±10 mV
输出噪声：低于50 mV rms *
带宽（-3dB): DC至高于10 kHz
输出阻抗： 47Ω
*使用HP 34401A型数字万用表的真rms值进行测量
特征
高电压开/关
机身：独立按钮开关
远程：TTL兼容输入。TTL高电平（或开路）关闭高压输出。 TTL低电平打开高电平输出。
动态调整 使用刻度为1圈旋转面板面板电位器用于优化各种负载的交流响应参数。
电流限制/跳闸 开关可选择限流或跳闸。 使用刻度为1圈的旋转面板电位器来调整限流 或0至±10 mA的跳闸电平。
报障状态指示器和连接器 诸如在限流期间，当此设备未能产生所需的HV输出，照明灯和TTL低电平依旧会提供。
故障/跳闸状态指示器和连接器 当Hv被禁用或当放大器失调超过500ms 时照明灯和TTL低电平依旧会提供（在这种情况下，HV 输出不会被禁用）。
机械参数
尺寸 190mm高x 432mm宽417mm长 （7.5“高×17”宽×16.4“长）
重量 14.9kgs（31lb）
HV连接器 Alden 高压连接器
BNC连接器 放大器输入，电压监控，电流监控， 远程高电压开/关，报障状态指示，故障/跳闸状态指示
作环境
温度 0°C至40°C（32°F至104°F）
相对湿度 到85％，非冷凝状态下
海拔高度 至2000m（6561.68ft）
电动值
线路电压 工厂设置为两个范围之一：一个范围是 90至127 V AC 或180至250V AC， 另一个范围是在48到63Hz之间
交流电线插座 标准三股带内置保险丝装置
电源消耗 最大值680 VA
提供的配件
操作手册 PN：23442
HV输出电缆 PN：43406
电线，备用保险丝 根据地理位置选择
可选配件
HV输出电缆部件 PN：43421（5μm）,PN：43422（10μm），PN：43423 （20m） 19“机架安装套件
型号：608RA（带EIA孔距）
型号：608RAJ（带JIS孔距）
