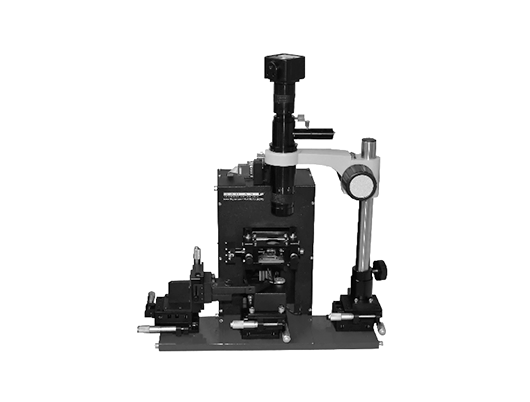

Radiant的精密纳米位移测试系统是一种高性价比、紧凑的桌上型位移传感器，能够测量压电薄膜的表面位移和MEMs的传动位移。PNDS是一种非常灵敏的原子力显微镜结构，它是测量薄膜性能的高性价比解决方案。它与Radiant的Vision测试软件完全兼容。PNDS提供的测量能力为亚微米电极尺寸，其垂直位移测试解析度优于埃级别。
Radiant的Precision NanoDisplacement精密纳米位移测试系统是一种改进的原子力显微镜（AFM逆向压电d33系数测量系统），用于捕获压电或者铁电电容器的压电蝴蝶曲线。它通过使用轻型杠杆来实现，其中固定激光器将光束从与样本表面接触的薄悬臂梁上反射回来。反射光束击中一个四格光电传感器，可以检测激光光斑的垂直和侧向位置。对于埃级别的位移，该点的位置由电压激励之后产生压电效应。对于微米级位移，激光点对样品所在的压电卡盘长度的影响会产生压电响应。PNDS向您的Radiant铁电测试主机输出一个信号，其中包含位移信息。该测试仪在测试电滞回线的同时采集了位移信号，以生成压电位移图。
PNDS包含了AFM扫描所需的一切：舞台，控制电子设备，探针，手册和视频显微镜。可以与Radiant精密测试系统联系并配有Radiant先进压电测试软件。PNDS提供了亚微米“点”尺寸的测量。 PNDS对于纳米尺寸大小的样品测试具有埃级别的分辨率。先进的压电测试软件可以在自动控制下获取多个环路，从测量中消除垂直卡盘漂移，平均环路并平滑结果。
