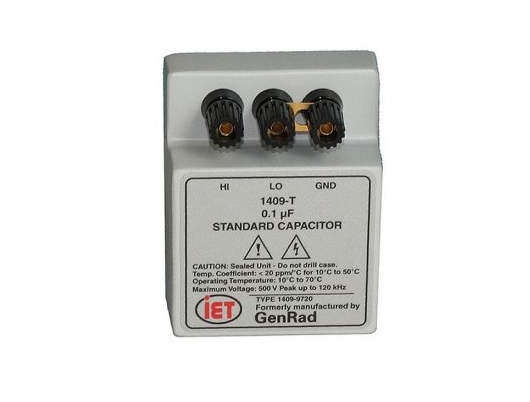

1409标准电容器是非常稳定的定值电容器,可用于实验室作为参考标准。15年以上类型电容器在测量电容的随机波动小于0.01%。1 F的电容器由一种银制云母和箔桩组成,在重型金属夹紧结构中进行机械固定。该装置选用低损耗系数,并通过热循环稳定。通过高温蜡密封的。在箱子的墙壁上有一端口,用来插入一个刻度盘温度计。顶部提供扎式接线柱,底部装有可拆卸的香蕉插头,方便的平行连接方式避免错误。
• 范围:0.001 µF=1000 µF
• 高稳定性: ±100 ppm/年
• 2-5接口, 取决于具体型号
• 2/3端法校准模式提供,根据具体应用情况
• 用于指定仪表进行检定
校准和测试条件:
在23°C, <50% RH,可追溯至SI。
1 nF - 1µF: 可同时当做2端口和3端口电容进行校正。对于2端口测量,LO端子被短路到
接地端子
10µF - 1000µF:可作为5端法电容系列
串联电感:
通常为0.01µF - 1µF:< 0.06µH
串联电阻:
0.01 µF - 0.1µF: 0.02 Ω
1 µF: 0.03 Ω
频率特性:
100 kHz以上
漏泄电阻:
5kΩ
使用环境:+10 +40℃, <80% RH。
存储:-20到 + 65°C
