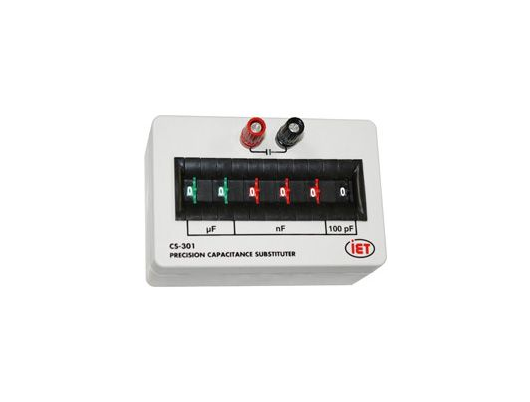

CS系列十进位电容箱在生产和教育应用中,是非常有效和常用。
CS系列十进位电容箱具有使用方便和1%高精度的特点,在测量前对测试设备进行日常验证,在现场或工厂车间进行故障排除。
50pF到1000uF (取决于型号)的宽范围电容值对于实验、研发以及教学应用是不可缺少的。
CS系列的一个很好的特点是,它使用方便,颜色标注,开关允许直接读取电容值。没有滑动或旋转开关,简单地拨入所需的值和使用。
由高冲击塑料制成,重量不到一磅,这些电容箱非常便携,可以为繁忙的实验室工作减少混乱。CS 系列采用各种高度稳定的薄膜电阻器和钽电容器.
特征:
•直接阅读——不需要在多个幻灯片或旋转开关上摸索
•标准精度1%、0.1%和0.05%。
•对标准和可选模型的广泛选择。标准取代器的全系列满足大多数要求。
•直接阅读消除了来自旋转或滑动开关盒的潜在错误。
•为了方便的数值读数,范围由颜色编码的开关和数字分开。
•这些单位体积小,坚固耐用,便于携带。
•组合单位,如电阻和电容替代(RCS-500),都是可用的。
CS系列十进位电容箱基本规格
(详见数据表)
型号 | CS-300 | CS-301 | CS-301L | CS-300H |
类型 | 电流容量 | 精密电容 | 精度低电容 | 精度高的电容 |
精度 | ±(4%+3 pF) | ±(1%+3 pF) | ±(1%+3 pF) | ±(4%+3 pF) ≥100 µF ± 6% |
年代际尺度 | 6 | 7 | 7 | |
范围 | 0- to 99.999 9 µF | 0 - 9.999999 μF | 0 - 999.9999 μF | |
分辨率 | 100 pF | 1pF | 100pF | |
组件 | 1 - 900 pF: Mica 0.001 - 0.9 μF: Polypropylene | |||
额定值 | 100 V (25 V for 10 - 100 μF) | 100 V | 100 V (25 V for | |
残余值 | ≤42 pF (≤7 pF/Decade) | ≤49 pF (≤7 pF/ Decade) | ||
测试条件 | 1 kHz; 1 Vrms; 120 Hz for ≥10 μF, 系列型号; 23ºC. | |||
尺寸重量 | 12 x 7.9 x 5.6 cm; 235 g |
