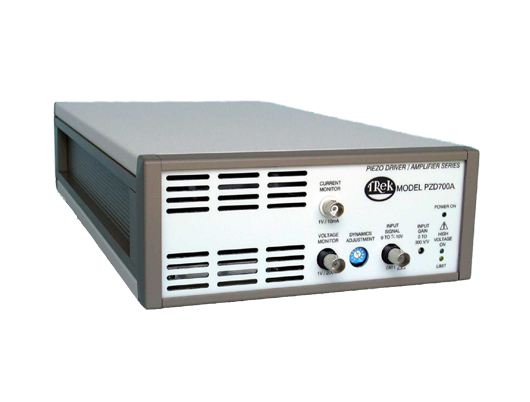

Trek PZD700A是一款高电压直流稳定压电驱动器/放大器，专为提供精确输出而设计，用户可以根据自身需求选择单极性或双极性的输出范围。具有精确输出响应和高转换速率以及对电抗性负载和纯电阻负载都能在电压范围内进行四象限动态输出的特点。
PZD700A放大类型可为同向放大也可为反向放大，对于单通道和双通道机型都适用。它们都可在桌上操作或者在19寸机柜中操作。
特点和优势
四象限输出用于驱动容性负载
闭环电路系统实现高精度
短路保护功能用于设备保护
全固态设计保证机器稳定性
输出稳定用于可编程电源应用
低输出噪音保证超高精度输出
型号PZD700A M/S可选择；其输出电流是型号PZD700A的两倍
每台设备提供NIST可溯源的校准证书
CE认证
型号PZD700A详细规格
性能
输出电压范围双极性：0~±700 V直流或峰值交流
输出电压范围单极性：0~+1.4 kV或 0~-1.4 kV 直流或峰值交流
输出电流范围双极性：0~±100mA
输出电流范围单极性：0~+50mA或0~-50V
输入电压范围：0~±10V 直流或峰值交流
输入阻抗:90kΩ(同向放大）；1MΩ（反向放大）
直流电压放大倍率： 0~300V/V 前面板可调
直流电压放大精度：优于满量程的0.1%（出厂设定在200V/V)
直流偏置电压：低于±500mV
输出噪音：低于50 mV rms to 20kHz （1 nF负载）
低于100 mV rms to 20kHz （无负载）
转换速率（10%~90%）：双极性：优于380V/μs
单极性：优于370V/μs
大信号带宽（-3dB）: 双极性：直流~优于125kHz
单极性：直流~优于120kHz
小信号带宽（-3dB）：直流~优于200kHz
稳定时间（~1%）：低于50μs
稳定性：当倍率为200V/V时
随时间漂移： 低于50ppm/hr，非累积的
随温度漂移： 低于100ppm/℃
电压监控
比例：高压输出信号的1/200
直流精度：优于满量程的±0.1%
电流监控
比例：0.1V/mA
精度：优于满量程的±1%
特点：
数字信号控制：BNC接口供TTL信号控制每个通道的高压开关
放大控制：PZD700A的放大倍率0~300V/V可调
动态调整：一圈有刻度的电位旋钮用于优化各种负载的交流响应
输入控制：输入放大模式可以为同向模式也可以为反向模式
限制显示：当PZD350A不能正常提供高压输出是，LED灯会亮
自动功率限制:当PZD350A过载时会自动限制功率
仪器规格：
尺寸（单通道）： 110mm H x 220 mm W x 445 mm D
（4.3'' H x 8.7'' W x 17.5'' D)
重量 :（单通道）：5 kg (11 lb)
高压接口：SHV
工作条件：
温度： 0 ℃ ~ 40℃（32°F ~ 104°F）
相对湿度：~85%，非冷凝
海拔：~2000m
电源：
电压要求：工厂可设置，两个范围可选：
90~127V 交流 或者 180~250V交流，都是48~63Hz
交流电插座：标准3插插座
功率：90VA，单通道
175VA，双通道
高压线： 2m，66pF每英寸
配件提供：
操作手册（光盘） PN：23439
高压输出线 PN：43874R 线和SHV连接口
电源线：不同区域类型不同
电源选项信息：
90~127V AC Model PZD700A-1-L（单通道）
90~127V AC Model PZD700A-2-L（双通道）
180~250V AC Model PZD700A-1-H（单通道）
180~250V AC Model PZD700A-2-H（双通道
说明：
PZD700A默认出厂设定参数：电压输出范围：0~±700V直流或峰值交流；电压放大倍率：200V/V,同向放大模式。当下单时请选择电压范围：（±700V，+1400V，-1400V）以及输入模式（同向或反向）同时还有型号PZD700A M/S，其输出电流是PZD700A的两倍。
