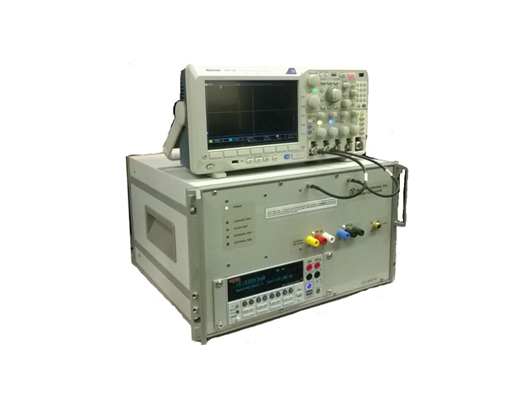

4003TLP+测试系统是为ESD工业开发的第一个一站式商业TLP,自1989年首次引入该系统以来,它一直是ESD脉冲测试领域的领先者。
这个测试系统是用于ESD保护电路的最佳设计和分析工具。它提供了模拟ESD测试的脉冲曲线轨迹。这让你可以看到芯片的操作,从而消除猜想的过程以提高你的设计速度,从而减少浪费时间。
方便、精确、可重复操作
计算机控制的自动测试
20A或30A选项允许用户分析HBM和/或HMM电路的运行特征和抗静电能力。
脉冲电流:20amps@短路;0-10 amps@50Ω, 30A选项。
脉冲宽度:75ns至150ns标准;500 ns选择
标准脉冲宽度100ns(75ns)测试主机直接可选。脉冲宽度可手动选择。
脉冲电压:0- 500V@50, 1000V@开路(步进:≥0.05v)
脉冲上升时间(10 - 90%):0.2,2,10 ns(内置的软件可选)其他上升时间通过配件可选
脉冲频率:每分钟多达20次测试脉冲。
漏电压:0到+/-500v(型号6487),+/-200v(型号2400),
漏电流灵敏度:10-12到2.5 x10 -3 amps(型号6487)
源阻抗:50Ω
负载阻抗:任何负载
可选择的电源:100,120vac@5amps;220,240vac@3amps,50 - 60hz(美国默认:120vac;60 Hz)
2个外部通道的切换控制是标准配置;开关控制允许偏置电压在泄漏测试中应用或消除。
