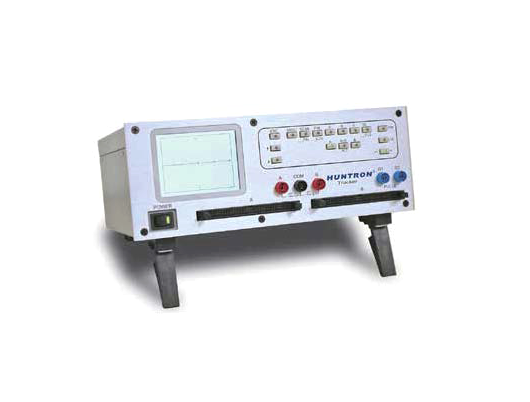

电路板故障诊断仪

  • 产品型号:Tracker 3200S
  • 制造原厂:Huntron Inc.

新的Huntron®Tracker®3200S旨在通过提供强大的测试和故障排除解决方案,涵盖我们在断电测试方面的产品历史和领导地位。
Tracker 3200S具有可变范围参数,可产生数百个电压,电源电阻和频率组合。您可以创建Tracker范围以精确地满足您的需求。
Tracker 3200S使用彩色触摸屏LCD控制范围配置,前面板引脚选择和通道A / B设置等功能。Tracker 3200S LCD提供非常快的屏幕刷新率,可快速屏蔽组件引脚,并同时显示A和B通道签名(A + B模式)。内置的脉冲发生器使您能够动态测试门控设备,如SCR,TRIAC和继电器。


3200S的功能

  • 将断电测试的优点添加到当前的诊断测试策略中

  • 可以使用方便的前面板控制器和触摸屏LCD作为独立单元使用

  • 通过设置施加的电压,频率和源电阻来匹配电路阻抗

  • 内置脉冲发生器,用于测试门控设备,如继电器,SCR和TRIAC

  • 使用内置的前面板IDC带状电缆连接器,可使用128个Common共128个针脚扫描

  • 分别显示A或B通道,在切换ALT模式或A + B模式下同时显示两个签名

  • 连接到Huntron Access Prober以获得完整的测试自动化

  • 使用Huntron工作站软件创建电路板测试,存储模拟(VI)签名,做出好的或坏的比较并呈现结果

  • 在您的PC上存储好的电路板签名后,无需保留一个用于直接比较

  • 基于软件的测试允许与所有人员共享电路板测试知识


  • 电压数值选择:200V,400mV,600mV,800mV,1V至20V

  • 电阻数值选择:10Ω,20Ω,50Ω,100Ω,200Ω,500Ω,1kΩ,2kΩ,5kΩ,10kΩ,20kΩ,50kΩ,100kΩ,54Ω(低)*,1.2kΩ(Med 1)*,26.7kΩ(Med 2)*

  • 频率数值选择:40个频率:20Hz至190Hz,10Hz步长; 在100Hz步长为200Hz至1.9kHz; 2kHz至5kHz,步长为1kHz

  • 远程模式:由Huntron工作站控制

  • 显示:彩色TFT液晶触摸屏; LED背光

  • 脉冲发生器等级:0至+/- 10V DC或方波; 脉冲模式宽度:占空比2%至50%; 源电阻:100Ω; 最大电流:每个通道100mA
