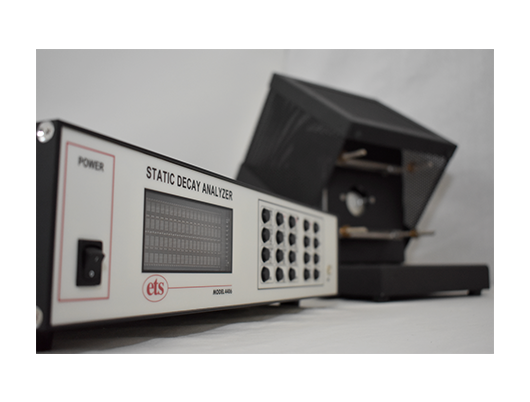

Model 4406是一个集成的微处理器系统，按照现行规范及适当的电极去测试材料及加工成型的物品。 仪器包含两个组成部分: 主控单元及测试夹具.这种结构能够使系统适用于不同测试方法，以及能够让测试夹具放置于类似ETS 5500系列恒温恒湿箱中，从而让测试在可控的环境下进行。 控制单位包含高压源，微处理器，4-line真空荧光显示屏及键盘。 分析仪可能是在手动测试模式下操作，操作者控制所有的功能；或者在自动模式，相同的样品在一致的方式下进行重复测试， 高压电源根据测试夹具的使用可设定为±600到5500V，显示屏显示测试状态，参数设置，消散/充电测试。 静电消散按照Method 4046：这是标准配置，执行和原有406D同样的测试。包含Model 4406法拉第测试笼，可以容纳尺寸 为89*140mm的样品，可选电极配置及定制配置。
产品特性
静电消散符合规范MIL STD 3010, Method
4046 (标准配置)
符合静电消散测试要求:
Mil PRF-81705E
NFPA 99
ANSI/ESD S541
CECC 00015
自动及手动测试模式
预设或可调截止水平从1%到99%
分辨率：0.001S
可选无损检测夹具
用途
材料应用于静电敏感环境下，如电子封装、无尘室、医院，以 及静电必须快速消散等危险区域。4046方法规定用于平面材料 的静电消散测试，但是可以定制测试夹具，根据这个方法应用 于加工成型的物体，服装，桌布，地板材料存储系统等。
Model 4406静电消散分析仪满足DOD、NFPA、ESDA、EU中 所描述的几乎所有静电消散测试方法。
控制单元
充电电压: 可设置的 ±600~5,500V
静电传感器: 漂移- <1%/min><1%/min
阶跃响应-1ms @ 10-90%
显示屏: 4-Line, 真空荧光
操作模式: 手动: 操作者控制所有功能
自动: 操作者设置测试协议
截止水平: 1%, 10% & 可调节
消散时间分辨率(s): <0.003: LOW; 0.003 - <1.0: 0.001;
0 -<10: 0.01; 10-99.9: 0.1;＞100: 1.0
系统测试: STM-2 系统测试模式
0.22 s @10%
Power: 电压: 90-260VAC, 50/60Hz; ≤2A
输入: IEC 插口 8’ (2.4m) 连接线 NA插头 (Std)
规格: 尺寸: 19”Wx12”Dx3.75”H (48.24x77.4x9.5cm)
重量: 12 lbs (5.4kg)
测试夹具
法拉第测试笼: Model 4406-FTC
电极: 磁性: 薄膜, 纺织物
夹钳: 硬性薄片
定制: 加工成型物体
规格: 尺寸: 11”Dx9”Wx11”H
重量: 15 lb (6.1kg)
无损测试夹具: Model 806B
电极: 4” (102mm)
导电橡胶
弹簧阵列 (可选)
