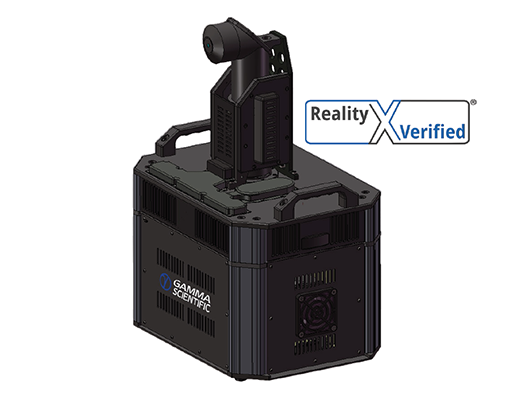

近眼显示测试系统

  • 产品型号:NED-LMD M Series
  • 制造原厂:Gamma Scientific

NED-LMD M系列产品系列是为近眼显示设备提供高速的,高分辨率和高精度测试的一体化解决方案。


它拥有一个定制设计的电动聚焦镜头,覆盖65° (H) × 48° (V) FOV,产生>180像素/度分辨率,用于高保真的虚拟现实、增强现实、混合现实和抬头显示器(VR、AR、MR和HUD)的3D空间和光谱表征。


这些系统符合SID和IEC的ICDM委员会开发的最新标准。


光学参数

视场角(HxV), 角度

65 x 65*48

自动对焦距离

无穷远-250mm

镜头尺寸

9344 x 7000像素, 单色, 65MP, 3.2 um²像素

FOV内的角度解析度

(cy/deg,min)

30(constant across the FOV)

角像素密度 (pix/deg)

144(constant across the FOV)

FOV内的畸变 (%)

<0.5% (typ.), 0.75 (max)



系统规格

亮度测试范围(cd/m2)

0.1 - 25,000

动态范围延伸

内置ND滤片 (客制化光强)

镜头套头直径 (mm)

52

EP到镜子距离 (mm)

67

颜色测试能力

集成化光谱仪

频闪测试

带有滤光片的传感器, FBW @-3dB ~ 80kHZ., rise time 4.4 usec

尺寸(mm

317 x 230 x 470

重量(kg)

10

控制接口

USB 2.0, USB 2.0 over Ethernet (optional)

图像传感器接口

CoaXPress CXP3 - 4 Lanes

输入功率

AC 115-240 V, 2.5A maximum
