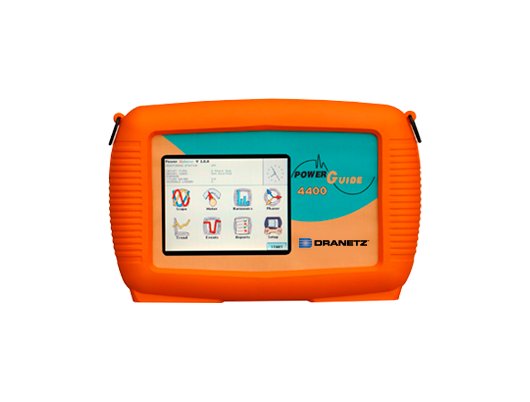

三相电源显示器采用轻量设计,彩色触摸屏配有8个独立通道,三相PowerGuide 4400是一款先进的电源监控仪,将彩色触摸屏融入其轻量化设计中。自动设置提供了对电路和配置的即时检测,确保仪器能够成功地收集数据。用户可以选择数据采集的长度和模式,包括故障排除、数据记录、电能质量调查、能源和负载平衡。
4种不同输入, 1-600 Vrms, AC/DC, 0.1%,
256 样品/测试, 16位ADC
4种输入1-6000 Arms, CT独立, AC/DC,
256 样品/测试, 0.1% rdg + CTs, 16 bit ADC
频率范围, 10 mHz解析度, 45-65 Hz
锁相环 -标准 PQ模式
测量参数
(4)差分输入,1-600V rms, AC/DC, 0.1% rdg +0.05% FS, 256个样本/周期,16bit ADC。
(4)输入CTs 0.1-3000A rms, AC/DC, 256s/c, 0.1% rdg + CTs, 16位ADC。
频率范围,10mHx分辨率,45- 65hz。
测试依据标准IEEE 1159
IEC 61000-4-30 Class A
EN50160 Quality of Supply
电流涌入/通电
电压故障记录
长期监控
持续数据记录
尺寸:12" x 2.5" x 8" (30cm x 6.4cm x 20.3cm)
重量: 3.8 pounds (1.8 kg)
操作温度: 0º to 50º C (32º to 122º F)
存储温度: -20º to 55º C (4º to 131º F)
湿度: 10 to 90% non-condensing
充电电池消除器: 90-264 VAC 47-63 Hz
显示器: LCD颜色触摸屏
存储选项 : 32M-128M removable
