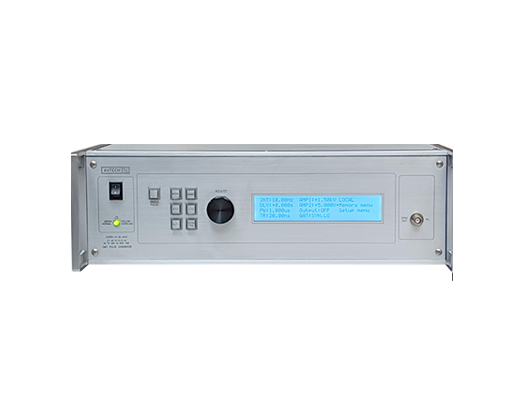

AVRQ-5-B是加拿大AVTECH推出的光耦及其它半导体元器件CMTI(共模瞬态抗扰度)专用测量脉冲源。它提供≤10nS的脉冲上升沿时间,脉冲上升沿波形近乎线性,(±)1kV~(±)2kV的可调脉冲幅值。为光耦及其它半导体元器件提供≥120kV/uS的CMTI测试能力。
· 可变脉冲上升沿时间
· 主机提供﹢3V~﹢43V的VCC2电压
· 专用测试子板设计,操作安全简便且有效防止干扰
· 提供子板CAM格式文件,用户可自行制定自己的子板
· 提供GPIB、RS232及网线端口,可远程控制
· 高压脉冲幅值:
标准-1.5或+1.5kV
-AHV选件:-1kV到-1.5kV,+1kV到+1.5kV,≤1V步幅
-XHV选件:-1.5kV到-2kV,+1.5kV到+2kV,≤1V步幅
· 脉冲上升沿时间:
≤10nS,增加负载电容可到最大50nS
· 脉冲宽度:1~20uS可调
· 脉冲下降沿时间:至少10倍上升沿时间
· 脉冲重复频率:1Hz~10Hz可调(增加-HF选件可到100Hz)
· 提供VCC2电压:﹢3V~﹢43V可调
· 标配DIP-8封装测试子板,提供可选SO-8及SO-16W测试子板。
