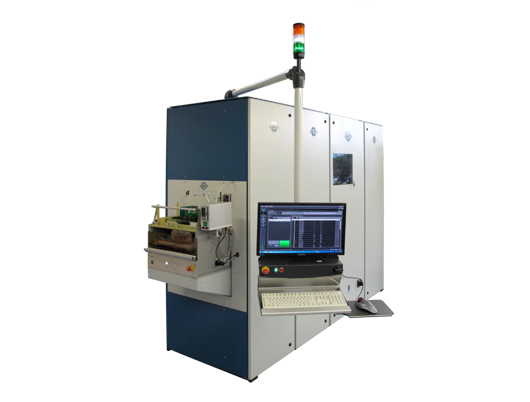

汽车级IGBT模块低电感动态测试系统

  • 产品型号:TRd 2015
  • 制造原厂:Lemsys S.A.

TRd 2015系列是一款专门针对汽车级IGBT模块的低电感动态特性测试系统,提供30nH以内系统寄生电感,2000A/1500V动态输出能力,5500A短路电流, 200度高温平台,适用于HPD,HP1,HP2,double side cooling等封装形式的汽车级模块。

  • 独立的动态或静态测试,或动静态一体测试

  • 系统整体寄生电感低于30nH

  • 电流输出能力10A到2000A(短路的5500A)

  • 电压输出能力从50V到1500V

  • 雪崩和短路测试可用。

  • IGBT测试完全符合IEC 60747-9-2.0版

  • 二极管测试完全兼容测试IEC 60747-2-2.0版

  • 可定制的测试选项

  • 完全符合国际安全标准

  • 提供自动测试平台,实现和自动化机械的无缝连接

  • 无缝数据传输和数据统计分析

  • 最新的图形用户界面


  • 系统整体寄生电感:<30nH

  • 电流输出:10A-2000A

  • 电压输出:50V-1500V

  • 短路电流:最大5500A

  • 自动测试平台:BTA 07 无缝兼容自动化测试产线

  • 测试项目包含:

栅极漏电流 IGES :Ige 0 - 10μA,Vge 0-100V

栅极阀值电压 VGE(th)  :Vge 0 - 20V ,ice 0-2A

导通特性 VCEsat:Vce 0 - 10V,Ice 0-8000A

开通电阻 Rdson:0.1-500ohm

正向特性 VF:Vf 0 - 10V,If 0.1-2000A

C-E击穿电压 VCES:  Ice 0.1uA-100mA ,Vce 0-10000V

集电极关断电流 ICES: Vce0 - 10000V Ice0.01 - 100mA

  • 测试选件:

夹断电压 VP

  • 适用于模块类型:

HPD,HP1,HP2,双面散热等封装形式的汽车级模块
