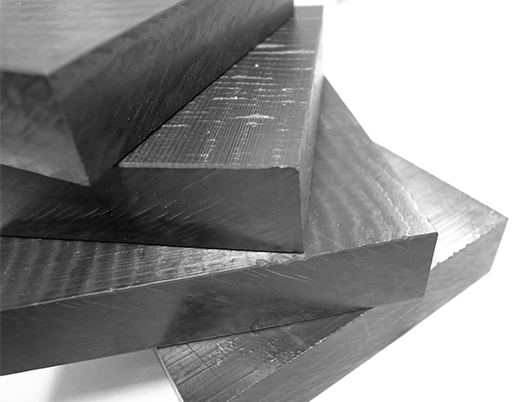

防静电PEEK/PEI/PPS/POM板材

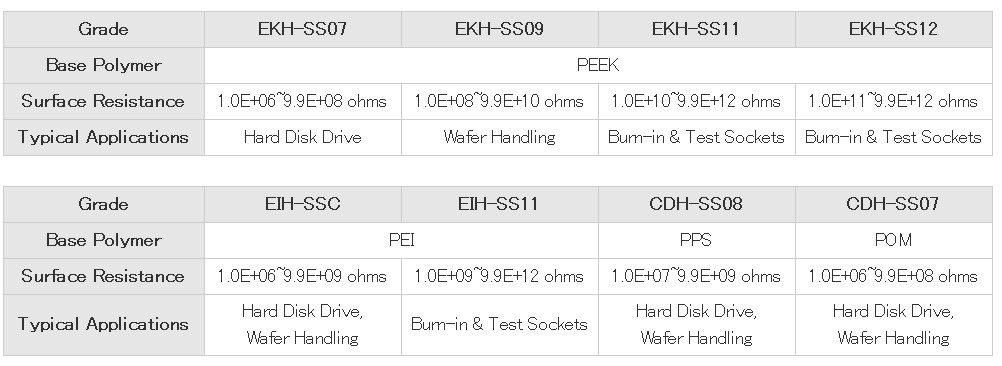

  • 产品型号:EKH-SS07/09/11/12, EIH-SS08/SS11, CDH-SS08, KOH-SS07
  • 制造原厂:Kureha Extron Co.,Ltd

电阻值的控制技术

下图(carbon loading index)是碳元素材料填充量与表面电阻值的关系示意图。使用碳粉和碳纤维的充填材料时,当填充量过高,表面电阻值将急剧下降,很难保持在105 – 1011Ω的范围内。我们利用特殊的碳元素材料和独特的填充技术相结合,可以使以往难以控制的表面电阻值准确地保持在105 – 1011Ω的范围内,并能实现在此范围基础上±10次方Ω变化要求,即使是注塑成型后,表面电阻值的变动也极小,所以无需特殊的成型处理技术。

表面电阻的均一性

在使用ESD Association Standard(ESDA)11.11 所规定的同心圆探头(直径:64mm)时,不能测量出微小面积内电阻的均匀性和一致性。

使用ESDA11.13所规定的2pin探头,可测量出微小面积内电阻的均匀性和一致性。

利用直径为64mm的探头,2pin探头分别测试下图(Surface resistance fluctuation)所示具有相同表面电阻值的注塑成型件,用右图所示曲线可以到看到,传统碳纤维填充材料的表面电阻值有大幅度变化,但是我公司生产的Krefine材料的表面电阻值变动极小。

材料内部电阻的均匀性

(Machined amount)上图是注塑成型件的纵向填充深度与表面电阻值的变化关系示意图。使用传统技术的碳粉和碳纤维的填充材料时,随着填充深度的增加,电阻率将逐渐降低,即其内部电阻值远低于表面电阻值。

而使用我公司Krefine材料的注塑成型件时,其表面电阻值的波动极小。

注:以上评估使用板材规格为130mm×100mm、厚3mm 。



我公司可以利用特殊的碳纤维材料结合各种聚合物的独特技术,可以使以往难以控制的表面电阻率轻易保持在105-1011Ω的范围内,并能实现在此范围基础上±10次方Ω变化的要求。

片材的表面和内部电阻值具有均一性。
