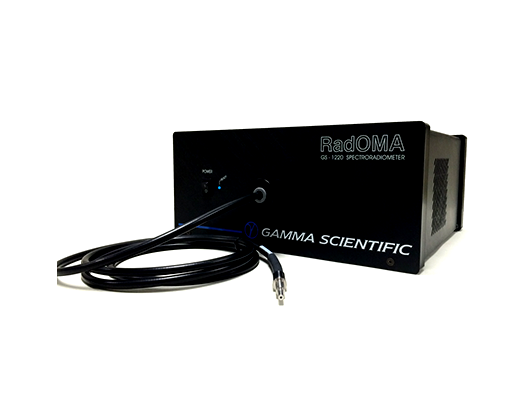

LED分光光谱仪

  • 产品型号:GS-1220
  • 制造原厂:Gamma Scientific

GS-1220为质量控制和高速LED测试应用进行了优化,达到了100 ms的光学集成时间。

GS-1220光谱仪的特点是一种专有的光学设计和背面照明的CCD技术,提供特殊的低光测量,优越的蓝光灵敏度和高度精确的波长、颜色和功率的测量。

2048像素的背光CCD温度冷却,以提高仪器的重复性。

最初的系统校准是在GAM的NVLAP认证实验室(NVLAP实验室代码200823-0)中使用的,使用了NIST-追溯的标准。

  • 多种型号覆盖UV,可见光和近红外波长范围。

  • 优越的波长和颜色精度。

  • 大动态范围和低杂散光。

  • 高灵敏度和高光谱分辨率。

  • 高精度的高分辨率带宽覆盖。

  • 近实时测量速度(毫秒)

  • 高分辨率,温度回调照明2048像素CCD传感器。

  • 生产线和研发软件解决方案



                                              探测器和波长参数
型号GS-1220-0GS-1220-1GS-1220-2GS-1220-3
光谱范围250-900nm UV-VIS360-900nm VIS360-1100nm VIS-NIR200-1100nm UV-VIS-NIR
数据时间间隔0.32nm0.32nm0.35nm0.52nm
频谱带宽
内置用户可选择的半功率带宽(HPBW) Bold是工厂设置的

10 nm10 nm10 nm20 nm
5.0 nm5.0 nm5.0 nm10 nm
2.5 nm2.5 nm2.5 nm5.0 nm
1.4 nm1.4 nm1.4 nm2.7 nm
1.0 nm1.0 nm1.0 nm1.8 nm
波长重复性0.02 nm0.02 nm0.02 nm0.03 nm
波长精度+/-0.1 nm+/-0.1 nm+/-0.1 nm+/-0.1 nm
                                                  精度
发光强度±1%±1%±1%±1%
光通量±1%±1%±1%±1%
色度(CIE1931xy)²x,y=±0.0015x,y=±0.0015x,y=±0.0015x,y=±0.002
主波长±0.5 nm±0.5 nm±0.5 nm±0.5 nm
灵敏度
发光强度(10:1信噪比)0.02 mcd-15 kcd0.02 mcd-15 kcd0.02 mcd-15 kcd0.02 mcd-15 kcd
光通量(12"球体;10:1信噪比)1 mlm - 240 klm1 mlm - 240 klm1 mlm - 240 klm1 mlm - 240 klm
发光的灵敏度(10:1信噪比)0.02 mlux - 15,000 lux0.02 mlux - 15,000   lux0.02 mlux - 15,000   lux0.02 mlux - 1,5000   lux
测量时间(范围)3µsec-2.67s3µs-2.67s3µs-2.67s3µs-2.67s
测量时间为1mcd(10:1信噪比)40ms40ms40ms40ms
