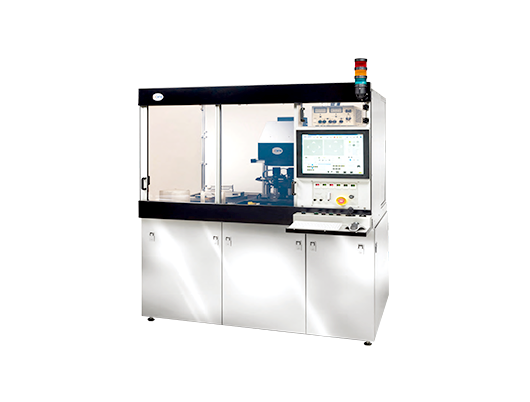

全自动光刻机

  • 产品型号:Model 6000
  • 制造原厂:OAI INSTRUMENTS

适用于: 半导体, MEMS, 传感器, 微流体, IOT, 封装

OAI在半导体行业中拥有超过40年的制造经验,通过新的精英级光刻设备满足了日益增长的动态市场挑战。

基于悠久的OAI模块化平台,6000系列具有前端或后端对齐,全自动化,亚微米分辨率,可提供无与伦比的性价比。

OAI Aligners拥有先进光束光学元件,其均匀性优于±3%,在第一次掩模模式下每小时可产生180片晶圆,从而提高产量。 6000系列可以处理超厚和键合衬底(高达7000微米),翘曲晶圆(高达7 mm-10mm),薄衬底(低至100微米厚)和厚光刻胶等各种晶圆。

凭借卓越的工艺可重复性,6000系列是所有生产环境的完美解决方案。选择使用OAI基于Cognex的定制模式识别软件的正面或可选背面对齐。对于整个光刻过程,Seriesl 6000可以与集群工具无缝集成。

优势:

  • 全自动

  • 上侧对准

  • 选配:

  • 底侧对准

  • DUV NUV

  • 集群工具集成

  • 客户定制化软件


规格:OAI系列 6000 掩膜对准系统

曝光系统

曝光模式

真空接触

硬接触

软接触

近接触(20μ gap

分辨率

0.5-0.8μ

0.8-1.0μ

1.0-3.0μ

3.0μ

先进的光学系统

均匀光束尺寸:



2”   -200mm 正方形/圆形

200mm-300mm   正方形/圆形

均匀性

优于±3%

摄像头

带CCTV扩展景深的双摄像头

对准系统

图案识别

OAI客户定制软件的Cognex VisionProTM

对准精准度

上侧0.5μm

从上到下可选背面对齐的1.0μm

预对准精确度

优于±5μm

自动对准

从上到下

上侧

晶圆处理

基版尺寸

2”   -200mm 圆形或正方形或 200mm-300mm 圆形或正方形

薄晶圆

薄至100μm

翘曲的晶圆

翘至 7mm-10mm

厚和粘合衬底

厚至7000μm


机械手臂

单臂和双臂晶圆处理

跳动补偿

标准软件或可选的热卡盘

晶圆尺寸转换

少于或等于5分钟

产量

第一个掩模每小时180个晶圆 - 随后每小时75-100个晶圆

楔型效应调平

3点或可选无接触模式

可选项

IR 自动对准

Cassette mapping
365nm LED 曝光灯源
温控晶圆卡盘
集成掩膜管理控制
用于全光刻的集成光刻集群

使用SMIFFOUP接口模块进行过程环境控制
非接触调平
边缘夹持
